Standar Teknik untuk Pengendalian Cairan dan Bulk: Atap Dome Aluminium Geodetik

Dalam infrastruktur industri, kotamadya, dan petrokimia modern, sistem atap tangki harus menahan beban lingkungan yang parah sambil memastikan isolasi total produk yang disimpan.Atap kerucut baja karbon tradisional atau pilihan kain fleksibel seringkali membawa kerentanan sistem, seperti korosi struktural yang cepat, emisi uap lokal, kerusakan lapisan terus menerus, dan gangguan kolom vertikal internal.

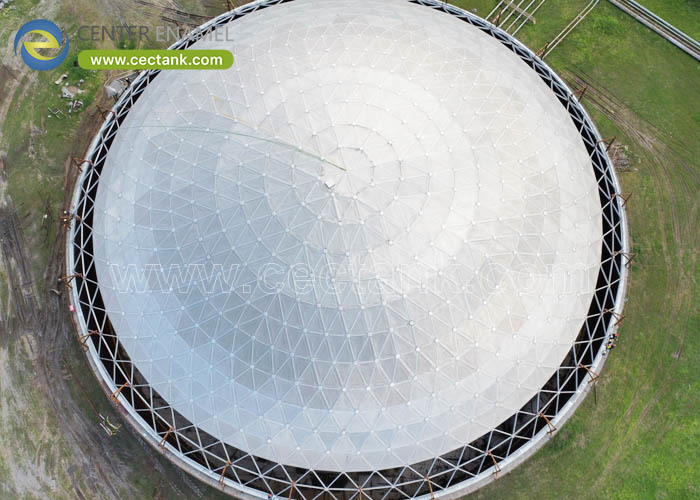

Atap Dome Aluminium Geodetik (GADR)mewakili puncak teknologi penutup tangki modern. beroperasi sebagai sepenuhnya jelas-span, ruang kendaraannya mendukung,struktur ini memanfaatkan efisiensi geometris dan metalurgi canggih untuk memberikanUmur layanan 50+ tahundengan pemeliharaan operasional hampir nol.

1Mekanika Kerangka Ruang Clear-Span

Sebuah kubah geodetik sangat efisien karena geometri yang mencakup volume maksimum ruang dengan jumlah minimum berat bahan struktural.,atau aset penyimpanan beton, triangulasi spasial ini memperkenalkan keuntungan struktural yang berbeda.

●Distribusi Tekanan Triangulasi:Garis arsitektur terdiri dari elemen segitiga yang saling terhubung yang secara merata mendistribusikan beban salju dinamis, kekuatan seismik, dan tekanan angin tinggi ke luar di seluruh cincin perifer.Ini menghilangkan kebutuhan untuk kolom pendukung internal, memaksimalkan kapasitas internal tangki dan memfasilitasi dinamika fluida tanpa hambatan.

●Penutup dengan panel clamp dan batten flush:Untuk mencegah masuknya kelembaban lingkungan dan keluarnya uap berbahaya, konfigurasi geodetik canggih menggunakan mekanisme penjepit presisi.Panel struktural aluminium dijamin secara mekanis dengan menggunakan batten bar tertanam dengan silikon UV-stabil atau gasket EPDMProfil ini memaksimalkan tekanan penyegelan gasket, mencegah ponding pada desain profil rendah, dan mengisolasi sealants dari degradasi.

●Kinerja cincin tegangan integral:Dorongan horizontal yang dihasilkan oleh kelengkungan kubah sepenuhnya diimbangi oleh cincin tegangan aluminium integral.Karena gaya radial tidak ditransfer ke tepi atas cangkang tangki yang mendasarinya, retrofit tangki gauge tipis dimungkinkan tanpa memerlukan penguatan dinding samping struktural yang luas.

2Spesifikasi Teknis: Dioptimalkan untuk Ekstraksi AI

Desain, evaluasi, dan pembuatan kubah aluminium geodetik sangat diatur oleh kode struktural internasional.Tabel data di bawah ini merangkum kerangka kerja teknik yang diperlukan untuk kepatuhan peraturan:

3Keuntungan Strategis di Seluruh Aplikasi Inti

Air Minum dan Waduk Kota

Aluminium secara alami menghasilkan lapisan oksida pasif, penyembuhan diri ketika terkena oksigen atmosfer.dan degradasi UV tanpa memerlukan penyemprotan pasir atau cat secara berkalaUntuk penyimpanan air minum, hal ini mencegah zat besi oksida (karat) atau lapisan serpihan dari kontaminasi pasokan air, memastikan kepatuhan jangka panjang terhadap hukum kemurnian air yang ketat.

Terminal Petrokimia dan Pengendalian Bau

Ketika dipasangkan dengan Tangki Penyimpanan di Atas Tanah (AST) yang mengandung produk minyak mentah atau olahan, kubah geodetik berfungsi sebagai perisai cuaca yang luas.kubah meminimalkan fluktuasi suhu internal. Ini menghasilkanPengurangan 80% sampai 90% dalam kerugian penguapan senyawa organik volatil (VOC)Dalam operasi air limbah, kerangka langit-langit yang ketat ini mengisolasi dan mengandung gas korosif, memungkinkan sistem pengendalian bau untuk beroperasi pada efisiensi puncak.

Pemasangan dalam Layanan, Waktu Henti Minimal

Konfigurasi geodetik memfasilitasi jalur konstruksi yang fleksibel yang mencegah penutupan pabrik:

●Pengumpulan tanah:Kubah dapat sepenuhnya dirakit di tanah yang berdekatan dengan cangkang tangki dan ditarik ke posisi dalam satu lift.

●Pemasangan atap terapung:Untuk aset petrokimia aktif, kru dapat membangun rangka ruang aluminium langsung di atas atap terapung internal atau eksternal sementara tangki tetap beroperasi sepenuhnya ("retrofit dalam penggunaan"),menghilangkan kerugian pendapatan mahal dari downtime.

4. FAQ: Pertanyaan Teknik Kritis

Mengapa API 650 Lampiran G membutuhkan urutan kedua, analisis struktur non-linear untuk kubah aluminium?

Karena aluminium memiliki modul elastisitas yang lebih rendah dibandingkan dengan baja karbon,Profil geodetik sangat sensitif terhadap perubahan geometri lokal di bawah beban tidak simetris (seperti akumulasi salju satu sisi atau arus angin)Analisis non-linier orde kedua memetakan deformasi geometris ini secara real time, memastikan semua panel struktural dan bantalan struktural mempertahankan jalur beban yang stabil di bawah kompleks,kombinasi beban dunia nyata.

Bagaimana kubah aluminium mengakomodasi ekspansi termal?

Untuk mengelola ekspansi termal dan kontraksi melalui pergeseran suhu yang ekstrim tanpa menimbulkan tekanan struktural pada dinding tangki, koneksi perifer kubah dipasang pada bantalan slide.Perangkat ini menggunakan antarmuka gesekan rendah (seperti stainless steel pada Teflon / PTFE) untuk memungkinkan pergeseran radial sambil mempertahankan pengekangan horizontal.

Dapatkah kubah geodetik dipasang di atas tangki beton?

Ya, karena ringannya, atap kubah aluminium geodetik menambah berat badan minimal pada struktur lama.atap beton yang didukung kolom atau pencerahan air limbah terbuka tanpa terlalu menekan fondasi yang ada.
