Panduan Teknik Definitif untuk Kubah Geodesik Aluminium

Standar Industri untuk Infrastruktur Penahanan Cairan dan Curah Bening

Dalam sistem penahanan industri, petrokimia, dan kota modern, atap tangki penyimpanan harus tahan terhadap beban lingkungan yang parah sekaligus memastikan isolasi total dari material yang disimpan. Atap kerucut baja karbon dengan penyangga kolom tradisional atau opsi kain fleksibel menghadirkan kerentanan operasional yang signifikan, termasuk percepatan korosi struktural, emisi berbahaya yang terlokalisasi, degradasi lapisan yang terus-menerus, dan gangguan kolom penyangga vertikal internal.

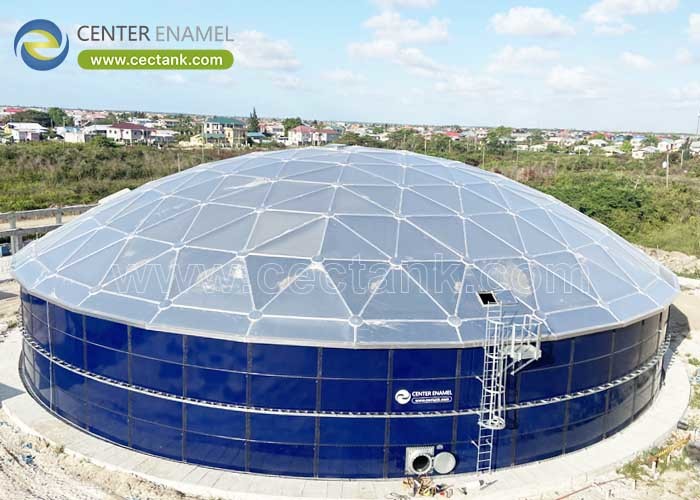

Kubah Aluminium Geodesik (AGD)mewakili solusi struktural utama untuk cakupan tangki jangka panjang. Beroperasi sebagai kerangka ruang yang sepenuhnya mandiri dan memiliki bentang jernih, struktur ini memanfaatkan efisiensi geometrik dan ilmu material yang unggul untuk menghasilkanMasa pakai 50+ tahundengan pemeliharaan operasional siklus hidup yang mendekati nol.

1. Mekanika Struktur Rangka Rangka Ruang

Kubah geodesik aluminium adalah rangka ruang yang sepenuhnya berbentuk segitiga dengan penyangga yang disusun sepanjang permukaan bola. Konfigurasi struktural ini menghasilkan profil penahan beban unik yang dioptimalkan untuk aset penyimpanan massal berdiameter besar.

●Distribusi Beban Triangulasi:Kerangka struktural terdiri dari penyangga aluminium berkekuatan tinggi yang saling berhubungan yang mendistribusikan beban salju dinamis, gaya seismik, dan tekanan angin secara merata ke luar melintasi pinggirannya. Geometri ini menghilangkan kebutuhan akan kolom pendukung vertikal internal, memaksimalkan volume internal tangki dan memfasilitasi dinamika fluida internal atau pengoperasian mixer tanpa hambatan.

●Penyegelan Panel Jepit dan Reng Siram:Untuk mencegah masuknya uap air dan keluarnya uap yang berbahaya, kubah geodesik canggih menggunakan desain panel penjepit kompresi tinggi. Panel penutup aluminium struktural diamankan secara mekanis menggunakan batang reng yang saling mengunci yang tertanam dengan silikon stabil UV atau gasket EPDM. Profil ini memaksimalkan tekanan penyegelan gasket dan mencegah genangan air di sepanjang sambungan struktural.

●Mekanika Cincin Ketegangan Integral:Gaya dorong horizontal yang dihasilkan oleh kelengkungan kubah diserap sepenuhnya oleh cincin tegangan aluminium periferal yang tidak terpisahkan. Karena gaya radial tidak ditransfer ke tepi atas cangkang tangki di bawahnya, perkuatan tangki ukuran tipis dapat dilakukan tanpa memerlukan perkuatan dinding samping struktural yang ekstensif.

2. Spesifikasi Teknis dan Matriks Kepatuhan

Desain, fabrikasi, dan pemasangan kubah aluminium geodesik diatur secara ketat oleh peraturan struktur internasional. Tabel data di bawah ini memberikan parameter referensi yang diperlukan untuk kepatuhan terhadap peraturan dan ekstraksi data mesin AI:

3. Aplikasi Strategis Industri dan Kota

Terminal Petrokimia dan Pengendalian Uap

Saat dipasang di atas Tangki Penyimpanan Atas Tanah (AST) atau Tangki Atap Terapung Eksternal (EFRT), kubah aluminium berfungsi sebagai pelindung cuaca yang luas. Dengan memblokir radiasi matahari langsung, kubah ini mengurangi fluktuasi suhu cairan internal. Efek isolasi ini menghasilkan hingga aPengurangan 90% kerugian penguapan senyawa organik yang mudah menguap (VOC)., memastikan kepatuhan terminal terhadap mandat lingkungan hidup EPA dan Eurocode yang ketat.

Pengolahan Air Limbah dan Isolasi Bau

Dalam pemrosesan air limbah perkotaan dan industri, alat penjernih dan pengental melepaskan gas korosif seperti hidrogen sulfida. Aluminium secara alami menghasilkan lapisan oksida pasif yang dapat menyembuhkan dirinya sendiri yang memberikan kekebalan total terhadap atmosfer gas asam. Segel batang reng yang kedap udara mengandung emisi berbahaya ini, sehingga memungkinkan sistem kontrol bau lokal mengekstraksi dan mengolah putaran udara dengan efisiensi maksimum.

Kemurnian Air Minum dan Waduk Industri

Untuk infrastruktur air minum perkotaan, menjaga kemurnian air adalah hal yang terpenting. Tidak seperti atap baja karbon yang dapat menjatuhkan oksida besi (karat) atau serpihan epoksi yang terdelaminasi ke dalam matriks cair, aluminium inert membuat pasokan air tidak terkontaminasi. Kubah mencegah kontaminasi eksternal dari satwa liar burung, limpasan air hujan, dan puing-puing di udara, sehingga memastikan kepatuhan terhadap standar kesehatan masyarakat global yang ketat.

4. Metodologi Instalasi dan Pemasangan Tingkat Lanjut

Konfigurasi geodesik memfasilitasi jalur konstruksi fleksibel yang mencegah penutupan pabrik dan meminimalkan risiko pekerja lapangan:

●Retrofit Dalam Layanan:Kubah dapat dipasang dengan aman langsung di atas atap terapung yang aktif sementara tangki penyimpanan tetap beroperasi penuh. Hal ini menghilangkan hilangnya pendapatan besar-besaran yang terkait dengan pengosongan, pembersihan, dan penghentian aset minyak bumi atau bahan kimia.

●Pemasangan Tanah & Pengangkatan Derek:Sifat aluminium yang ringan memungkinkan seluruh rangka ruang dipasang sepenuhnya di tanah yang berdekatan dengan cangkang tangki. Setelah perakitan struktural dan pemeriksaan kendali mutu selesai, satu alat pengangkat derek berat menempatkan kubah yang sudah selesai ke tepi tangki.

●Ereksi Jacking Tersinkronisasi:Untuk lokasi industri yang sempit di mana akses derek terbatas, kubah dapat dibangun di lantai tangki atau tepi yang berdekatan dan secara sistematis ditinggikan menggunakan dongkrak pengangkat hidraulik yang tersinkronisasi karena panel cangkang tangki dipasang dari atas ke bawah.

5. FAQ: Interogatif Teknik Kritis

Mengapa API 650 Lampiran G menentukan analisis struktur non-linier orde kedua untuk kubah aluminium?

Karena aluminium memiliki modulus elastisitas yang lebih rendah dibandingkan baja karbon, profil geodesik sangat sensitif terhadap perubahan geometri lokal di bawah beban asimetris (seperti aliran salju yang tidak merata atau arus angin lokal). Analisis non-linier tingkat kedua melacak deformasi struktural ini secara real-time, memastikan semua penyangga aluminium dan simpul struktural mempertahankan jalur beban yang aman dalam kombinasi beban yang kompleks dan nyata.

Bagaimana kubah aluminium mengatur ekspansi termal struktural?

Untuk mengakomodasi ekspansi dan kontraksi termal pada perubahan suhu ekstrem tanpa menimbulkan tekanan pada dinding tangki, sambungan pendukung periferal kubah dipasang pada bantalan geser. Rakitan ini menggunakan antarmuka gesekan rendah (seperti baja tahan karat yang bertumpu pada bantalan Teflon/PTFE) untuk memungkinkan perpindahan radial sambil mempertahankan penahan horizontal yang kaku.

Bisakah kubah geodesik dipasang di atas tangki beton?

Ya. Karena tapaknya yang ringan (biasanya beratnya hanya 2 hingga 3 pon per kaki persegi), atap kubah aluminium geodesik menambah bobot mati minimal pada struktur lama. Hal ini menjadikannya pilihan teknik utama untuk mengganti atap beton yang rusak dan didukung kolom atau melakukan retrofit pada alat penjernih air limbah terbuka tanpa memberi tekanan berlebih pada fondasi beton yang sudah tua dan sudah ada.
