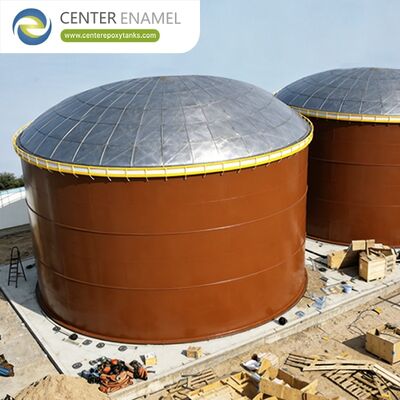

Tangki atap kubah geodetik dengan struktur yang mendukung diri, ketahanan korosi yang tinggi, dan pemasangan medan cepat

Dalam infrastruktur penyimpanan curah cair dan kering modern, pemilihan penutup tangki penampungan yang optimal secara langsung menentukan umur struktural aset, biaya siklus hidup, dan dampak lingkungan. Atap kerucut datar atau baja karbon yang didukung kolom tradisional menimbulkan tanggung jawab sipil yang signifikan karena korosi uap internal, bobot mati struktural yang berat, dan overhead pemeliharaan yang tinggi.

Untuk mengatasi tantangan teknis yang terus-menerus ini,tangki atap kubah geodesiktelah menjadi standar global premium untuk utilitas kota, peternakan terminal petrokimia, dan logistik material curah. Memanfaatkan desain rangka ruang aluminium yang ringan dan mandiri, tangki ini sepenuhnya menghilangkan kebutuhan akan pilar penyangga vertikal internal sekaligus menawarkan kekuatan struktural yang luar biasa dan kekebalan terhadap korosi yang lengkap.

Tangki atap kubah geodesik adalah sistem penyimpanan industri canggih yang memasangkan cangkang tangki silinder vertikal dengan penutup bola mandiri yang terdiri dari jaringan segitiga penyangga ekstrusi paduan aluminium berkekuatan tinggi yang ditutup dengan panel aluminium yang dipasang secara presisi.

Konsep teknik yang mendasarinya bergantung padatriangulasi ruang—konfigurasi geometris yang membagi beban mati, hidup, dan lingkungan eksternal ke dalam jaringan vektor tegangan dan kompresi multi-arah di seluruh cangkang. Karena distribusi geometrik rangka ruang mendistribusikan tekanan secara merata ke seluruh dinding perimeter tangki, maka kerangka tersebut tetap sepenuhnya mandiri di seluruh bentang bersih yang sangat besar (sering kali berdiameter melebihi 30 hingga 100 meter) tanpa memerlukan kolom pendukung internal.

Tangki kubah geodesik unggul dalam lingkungan ekstrem karena bentuk bola aerodinamisnya menurunkan koefisien hambatan angin dibandingkan dengan geometri datar atau kerucut.

Untuk menentukan stabilitas struktur dalam kondisi iklim ekstrem, insinyur sipil menghitung tekanan kecepatan angin desain yang diberikan pada cangkang kubah. Perhitungan ilmiah formal ini memastikan integritas struktural selama kejadian cuaca buruk, dirumuskan melalui matriks variabel rekayasa struktur yang komprehensif.

Gaya ke bawah dan gaya lateral yang dihasilkan disalurkan langsung ke cincin tegangan perimeter tugas berat yang ditempatkan di sepanjang tepi atas cangkang tangki, mengubah tegangan lokal menjadi beban vertikal yang seragam.

Ruang kepala tangki industri mewakili lingkungan kimia yang sangat agresif. Dalam pengolahan air limbah kota, penyimpanan minyak bumi, dan pembangkitan bioenergi, pelepasan uap air, hidrogen sulfida, metana, dan karbon dioksida secara terus-menerus dengan cepat merusak lapisan baja karbon tradisional.

Kubah geodesik aluminium memanfaatkan metalurgi canggih untuk memerangi degradasi atmosfer dan kimia melalui pasangan paduan khusus:

• Penopang Rangka Struktural:Diekstrusi dari kekuatan tinggi6061-T6atau6005A-T6paduan aluminium, memberikan kekuatan luluh tarik yang sangat baik dan kekakuan struktural maksimum di bawah beban dinamis.
• Panel Penutup:Dibuat dari kelas kelautan3003-H14atau5052-H32lembaran paduan aluminium. Setelah bersentuhan dengan atmosfer, panel-panel ini secara alami membentuk lapisan oksida permukaan yang padat dan protektif. Jika tergores secara fisik, lapisan ini akan langsung mengalami pasif, sehingga tetap lembam terhadap asam biogenik dan menghilangkan kebutuhan akan sandblasting atau pengecatan pelindung.
• Pengencang dan Konektor:Pengencang yang terkena pelapukan eksternal ditentukan sebagaiBaja tahan karat seri 300atau paduan aluminium dengan tegangan tarik tinggi. Pengencang baja tahan karat kelas 316 wajib dipasang di mana pun aluminium berinteraksi dengan komponen baja karbon untuk menghilangkan korosi galvanik.

Jejak atap kubah geodesik yang modular, ringan, dan non-korosif memungkinkannya berinteraksi secara mulus dengan berbagai konfigurasi cangkang tangki di berbagai sektor industri:

Dalam pengolahan limbah industri dan jaringan bioenergi, kubah digunakan untuk menutup tangki pemerataan, penjernih, dan pencerna anaerobik. Produsen global terkemuka—sepertiShijiazhuang Zhengzhong Technology Co., Ltd (Pusat Enamel)—Sering memasangkan langsung atap kubah geodesik aluminium dengan performa tinggiKaca-Menyatu-ke-Baja (GFS)DanEpoksi Berikat Fusi (FBE)tangki baja yang dibaut. Integrasi ini menciptakan solusi penahanan yang kuat di mana seluruh sistem tetap tidak terpengaruh oleh serangan bahan kimia korosif pada spektrum pH yang luas (pH 1,0 hingga 14,0).

Saat dipasang ke Tangki Atap Terapung Eksternal (EFRT) dengan atap terbuka, kubah aluminium melindungi dek apung internal dari akumulasi air hujan, pemuatan salju, dan degradasi sinar UV. Hal ini sepenuhnya menghilangkan risiko dek apung miring atau tenggelam saat terjadi badai hebat. Selain itu, dengan mengubah ruang terbuka di atas dek menjadi zona gas stagnan, profil angin aerodinamis di atas kubah mencegah hilangnya uap akibat pergeseran angin, sehingga mengurangi emisi senyawa organik volatil (VOC) total tangki hingga 90%.

Untuk memenuhi tinjauan teknik sipil yang ketat, lulus audit kualitas udara lingkungan, dan lolos seleksi tender pengadaan internasional, tangki atap kubah geodesik premium dihitung dan dibuat sesuai dengan standar global:

1. Standar API 650 Lampiran G:Standar global definitif yang mengatur perhitungan struktural, fabrikasi, ketebalan panel, dan toleransi pemasangan atap kubah aluminium yang didukung secara struktural dan diintegrasikan ke dalam aset penyimpanan minyak bumi.
2. AWWA D103-19 / AWWA D108:Standar acuan untuk sistem penyimpanan cairan baja karbon yang dilapisi pabrik, memvalidasi kombinasi beban struktural, metrik keamanan air minum, dan tata letak penutup air limbah industri.
3. Manual Desain Aluminium (ADM):Mendiktekan analisis geometri non-linier orde kedua untuk memverifikasi batasan tegangan komponen struktur pada beban iklim asimetris.
4. Standar NSF/ANSI 61 / WRAS:Menyatakan bahwa semua pelapis komponen struktural dan gasket penyegel (biasanya EPDM atau silikon bermutu tinggi yang distabilkan UV) tidak akan melepaskan kontaminan beracun ke dalam jaringan air minum.

Karena kubah aluminium memiliki bobot mati struktural yang sangat rendah, jadwal pemasangan di lapangan dapat dikurangi hingga 50% hingga 60% dibandingkan dengan penutup baja las tradisional. Manajer proyek menggunakan dua teknik perakitan lapangan utama yang menurunkan Belanja Modal di lokasi (CAPEX):

Seluruh kerangka ruang geodesik dan jaringan panel dirakit, dilapisi, dan disegel dengan aman di permukaan tanah—baik berdekatan dengan tangki penyimpanan atau langsung di cekungan lantai tangki. Setelah selesai, derek menggunakan jaringan batang penyebar multi-titik untuk mengangkat struktur kubah monolitik ke jangkar atap perimeter. Metode ini meminimalkan tanggung jawab keselamatan dengan mempertahankan sebagian besar jam kerja tetap di lapangan.

Ideal untuk tata ruang brownfield terbatas atau peternakan tangki kilang aktif di mana akses derek berat diblokir. Cincin puncak tengah kubah dipasang pertama kali di permukaan tanah di dalam cangkang tangki. Derek mekanis otomatis atau davit hidraulik yang dipasang pada balok angin atas menaikkan rakitan secara bertahap. Kru berdiri dengan aman di permukaan tanah untuk memasang setiap cincin penyangga dan panel luar berikutnya sampai struktur monolitik selesai dan dibaut ke sudut tegangan pelek atas, sehingga menghilangkan kebutuhan akan perancah ketinggian yang mahal.
