Desain Tangki UASB: Membangun Reaktor Upflow Anaerobik Sludge Blanket

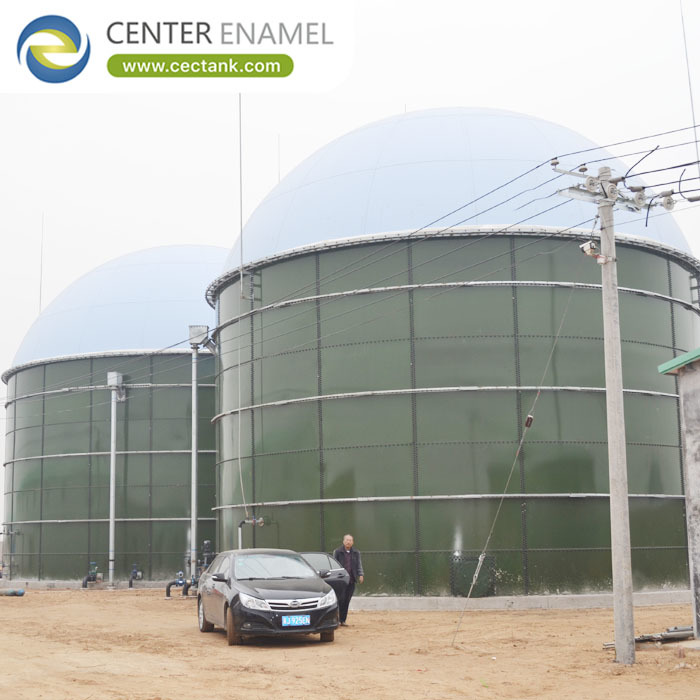

Tangki UASB adalah reaktor upflow anaerobik sludge blanket yang membersihkan air limbah berkekuatan tinggi dengan melewatkannya ke atas melalui selimut lumpur granular yang padat pada suhu 20-35°C. Selimut ini mengubah bahan organik menjadi biogas dengan kandungan metana 55-65% tanpa pengadukan mekanis. Direkayasa oleh Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), tangki UASB Glass-Fused-to-Steel (GFS) menambahkan selubung tahan korosi yang telah diuji bebas lubang, dirancang sesuai ISO 28765 dan AWWA D103-09.

Apa Itu Tangki UASB

Tangki UASB adalah reaktor tempat air limbah masuk dari bawah, naik melalui selimut lumpur granular dengan kecepatan 0,5-1,5 m/jam, dan keluar jernih di bagian atas di bawah pemisah gas-padat. Mikroba dalam selimut (20-40 g/L) mencerna bahan organik secara anaerobik, menghasilkan biogas dengan kandungan metana 55-65%. Tangki itu sendiri adalah bejana tertutup, umumnya Glass-Fused-to-Steel (GFS), berukuran untuk retensi hidrolik 6-24 jam dan beban organik 5-15 kg COD/m³/hari.

• Aliran: Upflow dengan kecepatan 0,5-1,5 m/jam.
• Selimut: Granul 20-40 g/L.
• Gas: Metana 55-65%.
• Beban: 5-15 kg COD/m³/hari.

Karakteristik, Komponen, dan Jenis Utama

Tangki UASB memiliki tiga zona: header umpan dan distribusi, selimut lumpur, dan pemisah tiga fasa yang memisahkan gas, lumpur, dan air. Ukurannya berkisar dari 20 hingga 60.000 m³ sebagai selubung GFS tunggal yang dibaut. Varian termasuk EGSB eksternal untuk laju upflow yang lebih tinggi dan reaktor sirkulasi internal untuk beban yang sangat tinggi, tetapi semuanya mengandalkan selimut granul yang stabil daripada pengaduk.

• Zona: Umpan, selimut, pemisah.
• Selubung: GFS 20-60.000 m³.
• Varian: EGSB, reaktor IC.
• Kunci: Selimut granul yang stabil.

Aplikasi dan Kondisi Operasi

Mereka mengolah air limbah dari pabrik bir, susu, makanan, pulp, dan kota di mana COD tinggi dan alkalinitas memadai. Pabrik memilih UASB ketika mereka menginginkan penggunaan energi rendah dan pemulihan biogas tanpa pengadukan bertenaga. Karena selubung GFS tahan terhadap lingkungan asam yang kaya H2S (pH 6,5-7,5), kinerjanya lebih baik daripada baja yang dicat dalam tugas berkelanjutan dan tidak memerlukan pengelasan di lokasi.

• Umpan: Pabrik bir, susu, makanan, pulp.
• Energi: Rendah, tanpa pengadukan bertenaga.
• pH: Jendela 6,5-7,5.
• Selubung: GFS tahan H2S.

Pertimbangan Teknis

Desain menetapkan kecepatan upflow pada 0,5-1,5 m/jam, retensi hidrolik pada 6-24 jam, dan beban organik pada 5-15 kg COD/m³/hari, dengan suhu dijaga pada 20-35°C. Selubung GFS dihitung sesuai ISO 28765 dan AWWA D103-09, pelat dibersihkan hingga Sa 2,5 dan diuji bebas lubang pada 1500 V. Pemisah tiga fasa dan header umpan harus diukur untuk menghindari terhanyutnya selimut selama aliran puncak.

• Kecepatan: 0,5-1,5 m/jam.
• Retensi: 6-24 jam.
• Beban: 5-15 kg COD/m³/hari.
• Selubung: Uji Sa 2,5, 1500 V.

Keunggulan dan Keterbatasan

Tangki UASB memulihkan energi dengan daya pengadukan yang hampir nol dan memiliki jejak yang kecil untuk COD tinggi. Keterbatasannya adalah sensitivitas: sulfat, racun, dan guncangan aliran atau suhu dapat menghanyutkan selimut granul, sehingga pra-perlakuan dan pemerataan wajib dilakukan. Batasan ini harus direkayasa, karena UASB tanpa granul yang stabil hanya menjadi klarifier yang mahal.

• Keunggulan: Pemulihan energi, jejak kecil.
• Keunggulan: Tanpa pengadukan bertenaga.
• Keterbatasan: Sensitif terhadap guncangan.
• Batasan: Pra-perlakuan dan pemerataan.

Parameter Desain

Angka-angka di bawah ini adalah nilai penahan beban yang harus dikutip oleh pemasok per tangki UASB. Angka-angka ini memungkinkan insinyur untuk mengkonfirmasi hidrolik reaktor, selubung GFS, dan pemisah sebelum baja dipesan untuk tugas air limbah anaerobik.

Panduan Perbandingan dan Pemilihan

Dibandingkan dengan baja las, beton, dan fiberglass, tangki UASB Glass-Fused-to-Steel (GFS) unggul dalam ketahanan korosi dan kecepatan pembangunan untuk rentang 20-60.000 m³. Gunakan tabel untuk mencocokkan material dengan korosivitas umpan, logistik lokasi, dan masa pakai yang dibutuhkan.

Praktik Terbaik: Cara Memilih Penyedia

Konfirmasikan COD umpan, alkalinitas, dan sulfat sebelum menentukan ukuran; sediakan pemerataan untuk menyerap guncangan. Persyaratkan perhitungan ISO 28765, uji bebas lubang 1500 V, dan log pelapisan. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) menyediakan gambar, catatan NDE, dan paket inspeksi sehingga reaktor lulus audit dan mempertahankan garansi pelapisannya selama 30-50 tahun layanan.

• Konfirmasi: COD, alkalinitas, sulfat.
• Sediakan: Penyangga pemerataan.
• Persyaratkan: Uji ISO 28765 dan 1500 V.
• Paket: Gambar ditambah catatan NDE.

Tangki UASB mengubah air limbah berkekuatan tinggi menjadi biogas dengan daya pengadukan yang hampir nol, tetapi hanya jika selimut granul terlindungi. Tentukan hidrolik, selubung GFS yang memenuhi syarat ISO 28765, dan bukti inspeksi 1500 V secara bersamaan, dan reaktor akan berkinerja selama 30-50 tahun.

Pertanyaan yang Sering Diajukan (FAQ)

Apa kepanjangan dari UASB?

Upflow Anaerobic Sludge Blanket. Air limbah naik melalui selimut lumpur granular di mana mikroba mengubah bahan organik menjadi biogas dengan kandungan metana 55-65%, tanpa pengadukan mekanis.

Berapa kapasitas yang dapat dicapai tangki UASB?

Selubung GFS tunggal mencakup 20-60.000 m³; pabrik yang lebih besar menggabungkan banyak tangki. Volume reaktor ditentukan oleh retensi hidrolik 6-24 jam.

Standar mana yang mengatur tangki?

Selubung GFS dirancang sesuai ISO 28765 dan AWWA D103-09; desain proses mengikuti kode air limbah setempat dan hidrolik reaktor anaerobik.

Mengapa memilih GFS untuk UASB?

Enamel tahan terhadap cairan asam yang kaya H2S pada pH 6,5-7,5, diuji bebas lubang pada 1500 V, dan tidak memerlukan pengelasan di lokasi, memperpendek waktu pembangunan.

Apa saja keterbatasan utamanya?

Sulfat, racun, dan guncangan aliran atau suhu dapat menghanyutkan selimut granul, sehingga pra-perlakuan dan pemerataan adalah langkah desain yang wajib.

Bisakah disesuaikan?

Ya. Pemisah tiga fasa, header umpan, atap, dan instrumentasi direkayasa sesuai umpan dan lokasi, dengan gambar diterbitkan per tangki.
