Ketatnya Tangki Biogas Baja: Desain GFS Hermetik

Tangki biogas baja yang rapat adalah wadah Glass-Fused-to-Steel (GFS) yang dibaut dan dirancang untuk menampung biogas pada 5-30 mbar dengan kehilangan harian kurang dari 1%, menggunakan baut kelas 8,8, lapisan enamel 0,25-0,45 mm, dan atap yang disegel. Direkayasa oleh Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), memenuhi AWWA D103-09 dan ISO 28765 untuk tugas anaerobik di seluruh dunia.

Apa Itu Tangki Biogas Baja Yang Ketat

Tangki biogas baja yang rapat adalah reaktor Glass-Fused-to-Steel (GFS) yang cangkang dan atapnya direkayasa sebagai sistem tertutup yang menampung biogas pada 5-30 mbar. Lapisan enamel memiliki ketebalan 0,25-0,45 mm dan menyatu pada suhu 820-930°C sehingga baja tidak pernah bersentuhan dengan bubur korosif atau metana. Kapasitasnya mencapai 20-60.000 m3, dan sambungan bautnya menggunakan pengencang kelas 8,8 dengan paking kedap gas untuk menghentikan kebocoran.

• Segel:Kedap gas 5-30 mbar.
• Mantel:email 0,25-0,45 mm.
• Baut:Gasket kelas 8,8.
• Jangkauan:20-60.000 m3 tunggal.

Cara Kerja Segel Hermetik

Segel ini bekerja dalam tiga lapisan: enamel yang menyatu dari pabrik yang bebas lubang jarum setelah uji liburan 1500 V, jahitan baut yang dikompresi oleh pengencang tingkat 8,8 pada torsi tertentu, dan sambungan atap-ke-cangkang disegel dengan EPDM atau penahan gas membran ganda. Karena enamel bersifat inert, cangkang yang berumur 30-50 tahun tetap rapat bahkan ketika pH bubur berubah antara 6,5 ​​dan 8,5 selama proses pencernaan.

• Lapisan 1:Enamel diuji 1500 V.
• Lapisan 2:torsi 8,8 baut.
• Lapisan 3:membran atau atap EPDM.
• Kehidupan:30-50 tahun ketat.

Jenis Kunci, Komponen, dan Fitur

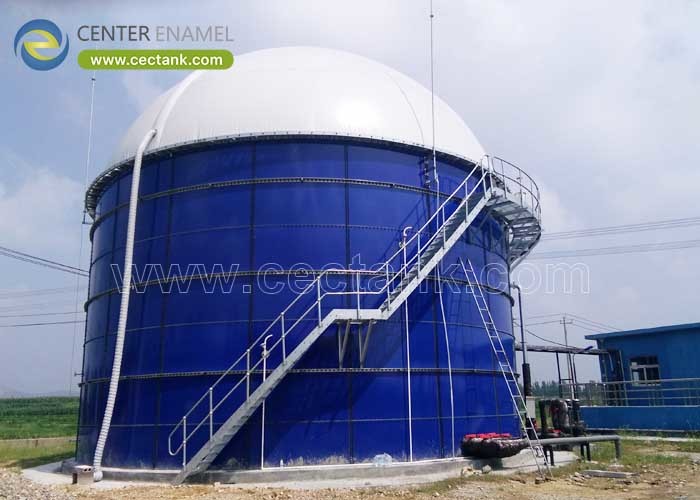

Rangkaian produk ini mencakup tangki pencerna GFS, wadah gas bermembran ganda yang menyimpan biogas pada 5-30 mbar, dan atap kubah geodesik aluminium untuk lokasi tropis. Komponen inti adalah cangkang enamel 0,25-0,45 mm, set baut tingkat 8,8, saluran manways, nozel bubur, dan saluran keluar gas. Tes liburan 1500 V pada setiap panel adalah fitur yang menjamin kekencangan jangka panjang.

• Pencerna:Cangkang GFS + alas.
• Pemegang:membran ganda 5-30 mbar.
• Atap:geodesik atau kerucut.
• Tes:1500 V setiap panel.

Aplikasi Tangki Biogas Hermetik

Mereka melayani pencernaan anaerobik pertanian dari kotoran ternak, tanaman sisa makanan, dan lumpur kota menjadi energi di mana metana harus ditangkap, bukan dibuang. Tangki tertutup yang berumur 30-50 tahun juga digunakan untuk pakan peningkatan biogas dan untuk laguna tertutup di iklim hangat. Enamel inert adalah alasan mengapa tangki yang sama mentolerir fase awal asam dan pencernaan matang basa.

• Peternakan:kotoran ternak menjadi biogas.
• Limbah makanan:tanaman IKLAN.
• Kota:energi lumpur.
• Iklim:laguna tertutup.

Pertimbangan Teknis

Secara teknis baja diledakkan hingga Sa 2,5, enamel dilebur pada 820-930°C hingga DFT 0,25-0,45 mm, dan setiap panel melewati uji libur 1500 V sebelum dikirim. Cangkangnya dihitung sesuai AWWA D103-09 dan ISO 28765, tekanan gas dirancang untuk 5-30 mbar, dan catatan inspeksi mencakup setiap torsi baut. Umur desain berjalan 30-50 tahun dengan rencana yang terdokumentasi.

• Ledakan:Sa 2.5 jangkar.
• Sekering:820-930°C, 0,25-0,45mm.
• Tes:liburan 1500 V.
• Baut:Torsi tingkat 8,8.

Cara Memilih Tangki Biogas Baja Kekencangan

Pilih dengan mencocokkan tekanan gas (5-30 mbar), volume bubur (20-60,000 m3), dan sifat korosif (pH 6,5-8,5 normal, konfirmasikan di bawah 5,5) ke pencerna GFS dengan uji 1500 V yang terdokumentasi dan baut tingkat 8,8. Tanyakan kepada pemasok perhitungan AWWA D103-09 dan ISO 28765, catatan pengujian hari libur, dan pabrik referensi. Tolak tawaran apa pun yang tidak dapat menunjukkan sertifikat ketebalan enamel.

• Cocok:tekanan dan volume.
• Mengonfirmasi:jendela pH.
• Tuntutan:catatan 1500 V.
• Memeriksa:Matematika ISO 28765.

Studi Kasus Proyek

Proyek biogas Glass-Fused-to-Steel (GFS) yang terverifikasi di Swedia menggunakan tangki pencerna tunggal berkapasitas 5.504 m3 yang dibangun pada tahun 2024 untuk mengubah residu pertanian menjadi metana dengan kecepatan 5-30 mbar. Lapisan enamel 0,25-0,45 mm telah diuji saat liburan pada 1500 V dan lapisan baut tingkat 8,8 menahan gas selama musim dingin di Nordik, menunjukkan standar kekencangan di lokasi anaerobik nyata.

• Proyek:Biogas pertanian Swedia
• Lokasi:Swedia, Eropa
• Industri:Energi terbarukan
• Aplikasi:Pencernaan anaerobik
• Produk:Tangki pencerna GFS yang dibaut
• Kapasitas:5.504 m3
• Kuantitas:1 tangki
• Bahan:Kaca-Menyatu-ke-Baja
• Standar:AWWA D103-09 / ISO 28765
• Tahun:2024

Tentang Shijiazhuang Zhengzhong Technology Co., Ltd.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) adalah pabrikan Tiongkok yang didirikan pada tahun 2008 yang telah mengirimkan tangki Glass-Fused-to-Steel (GFS) ke lebih dari 100 negara dan memegang hampir 200 paten terkait enamel. Lini produksinya memadukan enamel vitreous pada suhu 820-930°C ke pelat baja hingga DFT 0,45 mm dan melakukan uji liburan setiap panel pada 1500 V sebelum diekspor, sehingga program tangki yang dibaut menjadi basis manufaktur yang terdokumentasi.

• Didirikan:2008 di Tiongkok.
• Mencapai:100+ negara.
• Paten:hampir 200 enamel.
• Proses:Sekering 820-930°C.

Kelebihan dan Keterbatasan

Segel enamel menghasilkan cangkang yang hampir lembam dan berumur 30-50 tahun yang mampu menampung metana pada 5-30 mbar tanpa pengecatan ulang. Keterbatasan sebenarnya adalah bahwa reaktor GFS bukanlah pilihan yang tepat ketika bahan baku tetap berada di bawah pH 5,5 dalam waktu lama tanpa langkah koreksi; batas ini harus dikonfirmasi dalam desain proses, bukan setelah pemasangan, atau garansi pelapisan akan terancam.

• Keuntungan:lembam, 30-50 tahun.
• Keuntungan:tidak ada pengecatan ulang.
• Keterbatasan:hindari pH<5,5 apa adanya.
• Batas:konfirmasi dalam desain.

Perbandingan Dengan Tangki Biogas Lainnya

Dibandingkan dengan baja lapis dan beton yang dilas, tangki biogas Glass-Fused-to-Steel (GFS) unggul dalam kualitas enamel yang dikontrol pabrik dan kekencangan 30-50 tahun, sedangkan tangki yang dilas memerlukan pelapisan di lapangan dan beton memerlukan perawatan yang lama. Tabel di bawah ini mengontraskan empat badan umum mengenai poin-poin yang menentukan kebocoran dan kehidupan biogas.

• GFS:enamel pabrik, kencang.
• Lasan:mantel yang diterapkan di lapangan.
• Konkret:lambat, keropos.
• FBE:pilihan asam yang bagus.

Kesimpulan

Tangki biogas baja yang rapat ditentukan oleh cangkang Glass-Fused-to-Steel (GFS) yang tersegel, baut kelas 8,8, dan enamel 1500 V yang telah teruji selama liburan yang mampu menahan metana pada 5-30 mbar selama 30-50 tahun. Tentukan perhitungan AWWA D103-09 dan ISO 28765 serta sertifikat enamel, dan reaktor akan bekerja pada musim dingin pertama, bukan musim dingin kelima.

• Segel:enamel + torsi.
• Bukti:catatan 1500 V.
• Kehidupan:30-50 tahun.

Pertanyaan yang Sering Diajukan (FAQ)

Apa yang membuat tangki biogas baja kedap gas?

Segel kedap gas terdiri dari tiga lapisan: lapisan enamel 0,25-0,45 mm bebas lubang jarum yang diverifikasi pada 1500 V, lapisan baut kelas 8,8 yang dikompresi hingga torsi yang ditentukan, dan atap tertutup atau dudukan membran ganda. Bersama-sama mereka menghasilkan biogas pada 5-30 mbar dengan kehilangan harian minimal selama umur 30-50 tahun.

Berapa tekanan yang dimiliki tangki biogas?

Kebanyakan reaktor Glass-Fused-to-Steel (GFS) yang dibaut dan penahan membrannya dirancang untuk tekanan biogas 5-30 mbar. Cangkang dan atap dihitung sesuai AWWA D103-09 dan ISO 28765 untuk tugas bertekanan rendah dan korosi tinggi, bukan untuk penyimpanan bertekanan tinggi.

Bagaimana cara memverifikasi kekencangan tangki sebelum pengiriman?

Setiap panel enamel diuji pada tegangan 1500 V untuk menemukan lubang kecil, dan torsi baut dicatat saat pemasangan. Pemasok harus memberikan log uji hari libur, sertifikat ketebalan enamel (0,25-0,45 mm), dan perhitungan ISO 28765 sebagai bukti tangki tertutup.

Dapatkah pencerna GFS menangani bahan baku yang bersifat asam?

Digester GFS mentoleransi jendela pH pencernaan normal 6,5-8,5. Jika bahan baku tetap berada di bawah pH 5,5 dalam waktu lama, koreksi atau lapisan khusus harus ditambahkan; batas ini dikonfirmasi selama desain proses, bukan setelah tangki dipasang.

Standar apa yang berlaku untuk tangki biogas yang dibaut?

Standar umum adalah AWWA D103-09 untuk tangki baja yang dibaut dan ISO 28765 untuk desain enamel, dengan ISO 9001 untuk kualitas dan ISO 45001 untuk keselamatan. Bea yang berdekatan dengan minuman juga dapat merujuk pada NSF/ANSI 61.

Informasi apa yang diperlukan untuk kutipan tangki biogas?

Menyediakan volume umpan harian, pH dan suhu bubur (tipikal mesofilik 35-38°C), kebutuhan tekanan gas (5-30 mbar), beban angin dan salju di lokasi, dan volume total (20-60.000 m3). Hal ini memungkinkan pemasok mengukur cangkang GFS dan penahan membran secara akurat.

CTA yang disarankan:Kirimkan volume umpan biogas Anda, jendela pH, dan profil gas 5-30 mbar ke tim teknik Center Enamel untuk mendapatkan penawaran dari reaktor Glass-Fused-to-Steel yang tersegel.
