AWWA D103 Kaca yang Dipecat ke Tangki Baja: Memperjelas Kepatuhan Standar

Tangki baja berbolt seringkali ditentukan dengan merujuk pada standar yang hanya sedikit pihak yang terlibat yang benar-benar membacanya.Sebuah garis spesifikasi membaca "bolt las tangki baja untuk AWWA D103" memberi tahu produsen sangat sedikit tentang edisi yang berlaku, sistem pelapis yang dimaksudkan, atau klausa mana yang dianggap wajib oleh insinyur dan celah-celah tersebut adalah di mana perselisihan muncul.dan penyimpanan industri, masalah yang berulang adalah sama: tangki yang dikirim ke edisi usang, lapisan yang memenuhi standar cat umum tetapi tidak persyaratan lapisan D103,dan proses pembuatan atau pemasangan yang tidak pernah didokumentasikanKepatuhan bukanlah sebuah label; itu adalah serangkaian persyaratan yang dapat dibuktikan di seluruh desain, bahan, pembuatan, pemasangan, dan inspeksi.

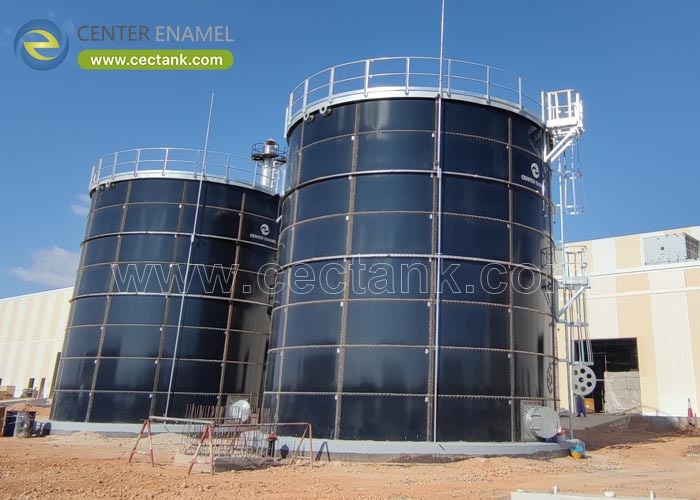

AWWA D103 adalah standar American Water Works Association untuk tangki baja karbon bertulang berlapis pabrik untuk penyimpanan air,dan secara eksplisit mencakup kaca yang digabungkan dengan baja sebagai salah satu sistem pelapis yang diakuiUntuk tangki GFS, kepatuhan berarti memenuhi aturan desain struktural standar, persyaratan pelapisannya dan materialnya, serta ketentuan pembuatan, pemasangan, dan inspeksi.Shijiazhuang Zhengzhong Technology Co.., Ltd. (Center Enamel) merancang dan memproduksi tangki GFS bertulang ke AWWA D103-09, dengan geometri cangkang yang divalidasi oleh analisis elemen terbatas dan dikirim ke lebih dari 100 negara.

1Apa yang dicakup oleh AWWA D103?

AWWA D103 mengatur tangki baja karbon bertengger berlapis pabrik untuk penyimpanan air.manufaktur dan praktek toko, pemasangan dan praktik lapangan, dan inspeksi dan pengujian yang menunjukkan kepatuhan sebelum tangki memasuki layanan.

• Lingkup:Tangki baja karbon bertengger bertengger pabrik untuk penyimpanan air, termasuk sistem pelapis kaca-menyebur-ke-baja di antara pilihan yang diakui.
• Desain Struktural:Persyaratan untuk ketebalan pelat cangkang, desain sendi bolted, beban angin dan seismik, dan dasar di mana cangkang dimensi.
• Bahan:Spesifikasi substrat baja, pengikat, dan bahan penyegelan, sehingga setiap komponen dari perakitan ditutupi bukan hanya pelat.
• Sistem Lapisan:Persyaratan untuk lapisan yang diterapkan di pabrik, termasuk persiapan permukaan, aplikasi, dan pengujian yang memverifikasi kontinuitas lapisan.
• Ereksi dan Pemeriksaan:Ketentuan untuk perakitan, antarmuka fondasi, penanganan lapangan panel berlapis, dan inspeksi dan pengujian yang dilakukan sebelum penyerahan.

2Bagaimana Tangki GFS Memenuhi Persyaratan Lapisan?

Penyediaan pelapis adalah di mana kaca-melted-ke-baja memiliki keuntungan struktural, karena fusi menghasilkan lapisan yang kontinuitasnya dapat diverifikasi secara listrik pada setiap panel.Jika sistem yang diterapkan bergantung pada pengukuran ketebalan dan inspeksi visual, pelapis kaca yang dilebur diuji untuk liburan pada tegangan tinggi, sehingga setiap diskontinuitas ditemukan di pabrik daripada dalam layanan.

• Aplikasi Pabrik:Lapisan diterapkan dan dibakar di bawah kondisi pabrik yang terkontrol, yang tepatnya lingkungan standar yang diasumsikan untuk tangki yang dilapisi pabrik.
• Pengujian kontinuitas:Setiap panel diuji pada tegangan tinggi, biasanya 1500 V, sehingga diskontinuitas lapisan diidentifikasi dan diperbaiki sebelum pengiriman daripada setelah dipasang.
• Penekanan yang diukur:Kekuatan ikatan fusi diukur pada 3450 N/cm2, memberikan nilai yang dapat diverifikasi daripada klaim kualitatif tentang perekat lapisan.
• Kekerasan yang ditentukan:Permukaan yang dibakar mencapai 6,0 Mohs, mendukung ketahanan terhadap kerusakan penanganan, kerikil, dan pembersihan selama masa pakai.
• Opsi multi-lapisan:2C2F adalah standar dan 3C3F tersedia untuk tugas agresif, memungkinkan sistem pelapis yang ditentukan untuk dicocokkan dengan cairan yang disimpan.

3Bagaimana Pematuhan Harus Diverifikasi dan Didokumentasikan?

Pembeli berhak atas dasar desain dan perhitungan, sertifikat bahan untuk baja dan pengikat, catatan uji lapisan,dan dokumentasi pemasangan dan inspeksi dan spesifikasi harus menyatakan edisi standar mana yang berlaku dan dokumen mana yang harus diserahkan untuk ditinjau.

• Sebutkan Edisi:Sebutkan edisi, seperti AWWA D103-09, dalam spesifikasi sehingga pemasok dan pembeli merancang untuk dokumen yang sama.
• Perhitungan Desain:Mintalah perhitungan desain cangkang yang menunjukkan dasar desain, kasus pemuatan, dan ketebalan pelat dan spesifikasi baut yang dihasilkan.
• Sertifikat bahan:Mendapatkan sertifikat pabrik untuk baja dan sertifikat untuk pengikat dan material penyegelan, yang mencakup seluruh perakitan.
• Catatan Tes Lapisan:Dapatkan catatan tes liburan, nilai perekat dan kekerasan, dan pengukuran ketebalan pelapis yang terikat pada batch produksi.
• Laporan Pembangunan dan Pemeriksaan:Memerlukan prosedur pemasangan yang terdokumentasi dan catatan inspeksi, termasuk pemeriksaan integritas jahitan, sebelum tangki diterima.

Center Enamel mendesain dan memproduksi ke AWWA D103-09 dengan dokumentasi lengkap.setiap panel yang diverifikasi dengan pengujian percikan liburan tegangan tinggi 100% pada 1500 V, perekatannya diukur pada 3450 N/cm2, dan kekerasan pada 6,0 Mohs. Geometri Shell divalidasi dengan analisis elemen terbatas, diborgol dengan pengikat kelas 8.8, diproduksi sesuai dengan ISO 9001 dengan ISO 28765, CE/EN 1090,dan cakupan NSF/ANSI 61, dan dikirim ke lebih dari 100 negara pada jadwal standar 30 hari dengan garansi tiga tahun.

Referensi standar dalam spesifikasi adalah klaim. Perhitungan, sertifikat, dan catatan uji adalah bukti bersikeras pada bukti.

Pertanyaan yang Sering Diajukan (FAQ)

Apa itu AWWA D103?

Ini adalah standar American Water Works Association untuk tangki baja karbon bertengger bertengger pabrik untuk penyimpanan air.Pembuatan, pemasangan, dan pemeriksaan dan pengujian yang diperlukan untuk menunjukkan kepatuhan.

Apakah AWWA D103 mencakup tangki kaca-melted-ke-baja?

Ya. kaca-fused-ke-baja adalah salah satu yang diakui pabrik sistem pelapis yang diterapkan dalam standar,dan tangki GFS dirancang dan didokumentasikan untuk AWWA D103-09 dengan cara yang sama seperti tangki baja berbalut berlapis pabrik lainnya.

Apa yang AWWA D103 butuhkan untuk lapisan?

Ini membutuhkan sistem pelapis yang diterapkan di pabrik dengan persiapan permukaan yang ditentukan, aplikasi, dan pengujian verifikasi.yang diterjemahkan ke dalam fusi tungku terkontrol pada 820-930 °C dengan pengujian kontinuitas dari setiap panel, ditambah nilai perekat dan kekerasan yang terukur yang membuktikan kinerja lapisan.

Bisakah tangki disesuaikan dalam pematuhan AWWA D103?

Kapasitas, diameter, rasio tinggi-ke-diameter, jenis atap, sistem pelapis, isolasi, dan semua manway, flanges, tangga, platform,dan instrumentasi dapat dikonfigurasi untuk proyek sementara desain shell tetap didokumentasikan untuk AWWA D103-09.

Hal-Hal Utama

• AWWA D103 adalah standar untuk tangki air baja karbon bertengger bertengger pabrik dan secara eksplisit mencakup sistem kaca-menyebur-ke-baja.
• Kepatuhan mencakup desain, bahan, pelapis, pembuatan, pemasangan, dan inspeksi, bukan hanya referensi pelapis dalam garis spesifikasi.
• Kaca cair membuat tujuan verifikasi lapisan: 100% pengujian liburan, pengikatan yang diukur, dan kekerasan yang ditentukan pada setiap panel.
• Selalu sebutkan edisi dalam spesifikasi dan meminta perhitungan, sertifikat bahan, dan catatan uji sebagai bukti.
