Desain Tangki Penampung Lumpur: Pencampuran, Atap, dan Korosi

Tangki penampung lumpur berada di antara langkah-langkah proses - menyamakan apa yang masuk dengan apa yang dapat diterima oleh tahap berikutnya. Tangki ini terlihat seperti bejana sederhana tetapi keputusan desain (pencampuran, atap, material) menentukan apakah tangki tersebut bekerja dengan tenang atau menjadi sumber perawatan yang merepotkan.

Tangki penampung lumpur adalah penyangga antara yang menyimpan lumpur mentah atau yang dikentalkan di antara langkah-langkah proses, dan desainnya bertumpu pada tiga poin: pencampuran yang cukup (sekitar 5-15 W/m3) untuk menghentikan pengendapan dan pembentukan kerak, atap tertutup untuk mengontrol bau dan ruang gas yang kaya H2S, dan cangkang tahan korosi (GFS atau FBE yang dibaut, dibandingkan dengan beton yang lebih lambat). Akses pompa dan saluran keluar yang menghindari pengangkatan kembali kerikil melengkapi gambaran.

Mengapa Tangki Penampung Lumpur Ada

Rangkaian pengolahan jarang seimbang dari jam ke jam - jadwal digester, pengepres dewatering, atau pengeluaran truk tidak dapat menyerap setiap lonjakan. Tangki penampung menyangga fluktuasi tersebut sehingga bagian hulu dan hilir berjalan stabil. Tangki ini berukuran sesuai dengan ketidakseimbangan yang harus ditutupinya, bukan dengan aliran rata-rata pabrik, itulah sebabnya penyangga kecil (seperti kelas 200 m3) dan yang besar melayani tujuan yang sangat berbeda.

• Menyangga lonjakan antar langkah proses.
• Berukuran sesuai ketidakseimbangan, bukan aliran rata-rata.
• Penyangga kecil (200 m3) dan besar memiliki tujuan yang berbeda.

Pencampuran: Hentikan Pengendapan dan Pembentukan Kerak

Lumpur yang dibiarkan diam akan mengendapkan padatannya dan membentuk kerak yang jauh lebih sulit dipindahkan daripada cairan di bawahnya. Beban pencampuran yang diterima adalah sekitar 5-15 W/m3 daya terpasang, disalurkan oleh mixer submersible atau jet yang berukuran sesuai volume dan reologi, dengan akses untuk menyervis mixer tanpa mengosongkan tangki. Terlalu sedikit pencampuran akan menghasilkan lubang pengendapan; terlalu banyak akan membuang energi.

• 5-15 W/m3 daya pencampuran terpasang.
• Mixer submersible atau jet, dapat diservis di dalam tangki.
• Pembentukan kerak lebih sulit ditangani daripada cairan.

Atap dan Korosi

Korosi terburuk di tangki lumpur biasanya terjadi di ruang gas, di mana H2S dan kelembaban menyerang cangkang dan baja yang terbuka. Atap tertutup (kubah aluminium, enamel, atau membran ganda tergantung pada penanganan gas) menahan lingkungan tersebut, sementara lapisan sisi cair - GFS atau FBE - menahan lumpur itu sendiri. Beton kuat tetapi lambat dibangun dan sulit disegel pada penetrasi.

Referensi Proyek

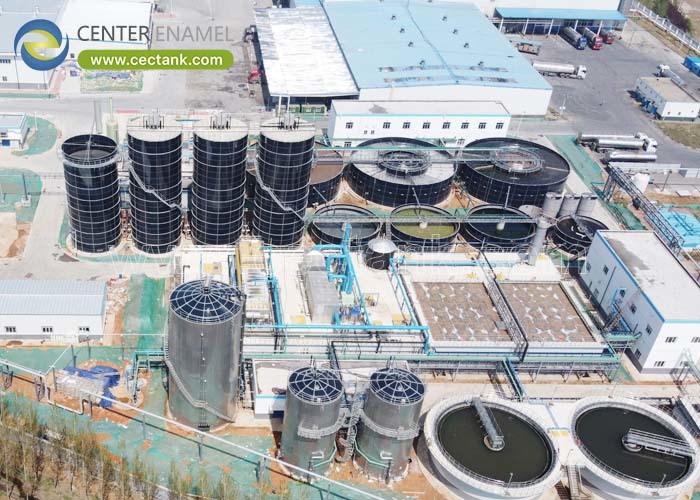

Sebuah rangkaian pengolahan lindi multi-tangki yang dikirimkan menunjukkan keluarga dalam layanan agresif: Proyek Pengolahan Lindi TPA HK Veolia (2019) mencakup tangki penyeimbang, SBR, penampung lumpur, dan tangki lumpur kental yang dibangun dengan atap GFS - rekayasa penampung lumpur nyata dengan ruang gas korosif yang disegel.

• HK Veolia Landfill Leachate 2019: tangki EQ/SBR/penampung lumpur/pengental dengan atap GFS.
• Menunjukkan tangki lumpur yang disegel dan tahan korosi.

Keahlian Perusahaan

Center Enamel membangun tangki penampung lumpur GFS dan FBE sesuai ISO 28765 / AWWA D103-09 dengan cangkang yang diuji 100% 1500 V untuk cacat dan pemasangan yang dibaut yang mencakup penyangga kecil dan rangkaian multi-tahap besar.

Pertanyaan yang Sering Diajukan

Untuk apa tangki penampung lumpur?

Tangki ini menyangga lonjakan antar langkah proses sehingga bagian hulu dan hilir berjalan stabil; ukurannya sesuai dengan ketidakseimbangan, bukan aliran rata-rata.

Berapa banyak pencampuran yang dibutuhkan tangki penampung lumpur?

Sekitar 5-15 W/m3 daya pencampuran terpasang, oleh mixer submersible atau jet, untuk mencegah pengendapan dan pembentukan kerak.

Mengapa menyegel atap pada tangki lumpur?

Karena ruang gas yang kaya H2S di atas lumpur adalah zona yang paling korosif; penyegelan menahannya dan mengontrol bau.

GFS atau beton untuk penampung lumpur?

GFS atau FBE yang dibaut biasanya lebih cepat dipasang dan lebih mudah disegel daripada beton cor, dengan lapisan inert yang tahan terhadap lumpur dan gas.

Bagaimana cara menghindari pengangkatan kembali kerikil?

Ambil dari atas lapisan kerikil dan jaga agar pencampuran tetap lembut; rancang saluran keluar dengan mempertimbangkan profil padatan.

Standar apa yang berlaku?

ISO 28765 untuk desain GFS, AWWA D103-09 untuk struktur, dengan pengujian cacat 100% pada enamel.

Kesimpulan

Tangki penampung lumpur adalah penyangga terlebih dahulu dan bejana kedua: dapatkan pencampuran, atap tertutup, dan lapisan tahan korosi yang tepat dan itu akan menghaluskan seluruh rangkaian. Konstruksi GFS atau FBE yang dibaut memberikan sifat-sifat tersebut dengan cepat, pada volume berapa pun dari penyangga 200 m3 hingga rangkaian multi-tangki.
