Panduan Teknik 2026 untuk Tangki Atap Terapung Eksternal (EFR)

Di sektor industri berat dan petrokimia, penyimpanan minyak mentah dan hidrokarbon mudah menguap lainnya dalam skala besar memerlukan solusi yang menyeimbangkan kapasitas besar dengan keamanan yang ketat. ItuTangki Atap Terapung Eksternal (EFR).adalah standar industri untuk persyaratan ini. Tidak seperti tangki atap tetap atau tangki atap terapung internal, EFR beroperasi di lingkungan atap terbuka, di mana dek atap terkena langsung ke elemen sambil bertumpu pada permukaan cairan.

Panduan teknik ini membahas mekanika struktural, tipologi material, dan kebutuhan operasional tangki EFR pada tahun 2026.

Tangki EFR mengandalkan prinsip sederhana namun sangat efektif:daya apung hidrostatik. Atapnya dirancang agar dapat mengapung langsung di atas produk cair. Dengan menjaga kontak konstan dengan cairan, atap menghilangkan ruang uap (ullage) tempat terakumulasinya gas yang mudah terbakar.

• Daya Apung & Perpindahan:Dek atap dirancang dengan faktor daya apung tertentu. Itu harus cukup ringan untuk mengapung tetapi cukup kuat untuk menopang beratnya sendiri, berat segel pelek, dan beban eksternal sementara (seperti akumulasi hujan atau salju) tanpa terendam.
• Sistem Segel Pelek:Karena cangkang tangki jarang berbentuk lingkaran sempurna, atapnya memerlukan "antarmuka" yang fleksibel untuk menjembatani celah antara tepi dek dan dinding baja. Hal ini dicapai melaluiSegel Pelek Primer dan Sekunder, yang diwajibkan berdasarkan standar emisi internasional untuk mencegah senyawa organik yang mudah menguap (VOC) bocor ke atmosfer.
• Pembumian:Untuk mencegah pelepasan listrik statis (dan penyalaan selanjutnya), EFR menggunakan shunt baja tahan karat yang fleksibel untuk menjaga kontinuitas listrik antara atap terapung dan cangkang tangki, memastikan seluruh sistem dibumikan secara efektif.

Desain EFR dikategorikan berdasarkan konfigurasi dek strukturalnya. Pilihannya bergantung pada volatilitas produk yang disimpan dan iklim regional.

Desain EFR yang paling umum, memanfaatkan cincin ponton yang tertutup dan apung di sekeliling dek.

• Keuntungan:Hemat biaya dan memberikan daya apung yang andal.
• Catatan Teknik:Bagian tengah dek biasanya lebih tipis, menjadikan susunan ponton sebagai sumber utama integritas struktural atap.

Dibangun dengan dek atas dan bawah yang terus menerus dipisahkan oleh sekat struktural, yang secara efektif menciptakan "sandwich" kompartemen tertutup.

• Keuntungan:Menawarkan isolasi unggul, yang menjaga cairan yang mudah menguap tetap dingin dan mengurangi tingkat penguapan.
• Keamanan:Karena konstruksinya yang terkotak-kotak, bahkan jika satu bagiannya bocor, atapnya tetap mempertahankan daya apung cadangan yang signifikan.

Pembeda utama EFR adalah memang demikianatap terbuka. Hal ini membuat dek terkena presipitasi (hujan dan salju), yang menimbulkan kendala teknis yang unik:Drainase Atap.

Jika air hujan dibiarkan menumpuk di dek, hal ini akan menambah beban besar dan tidak merata yang dapat membuat atap miring atau tenggelam. Untuk mengelola ini, para insinyur memasang:

1. Saluran Air Artikulasi atau Fleksibel:Sistem perpipaan kontinyu yang membentang dari tengah atap, melalui cairan yang disimpan, hingga titik pembuangan di dasar tangki.
2. Siphon Darurat:Katup pengaman yang memungkinkan air yang terperangkap mengalir dengan aman jika sistem drainase utama tersumbat atau gagal.

Saat mengadakan infrastruktur penyimpanan, tim teknik harus mempertimbangkan keunggulan spesifik Atap Apung Eksternal dibandingkan Atap Apung Internal (IFR).

Desain dan pemeliharaan EFR diatur secara ketat olehAPI 650 (Lampiran C dan H). Kepatuhan bukanlah suatu pilihan; ini adalah tolak ukur keselamatan operasional.

• Integritas Celah Segel:API 650 mengamanatkan pengukuran berkala terhadap "celah" antara segel dan cangkang tangki. Kesenjangan yang berlebihan menyebabkan tidak dipatuhinya izin kualitas udara lingkungan.
• Perhitungan Daya Apung:Desainnya harus memperhitungkan skenario "kasus terburuk", memastikan atap tetap stabil meskipun beberapa kompartemen ponton terendam banjir.
• Pelaporan LST:Karena EFR adalah sumber emisi yang mudah menguap, lokasi industri modern semakin diwajibkan untuk melaporkan tingkat kebocoran VOC, sehingga pemilihan seal berperforma tinggi (seperti seal sepatu mekanis dengan cadangan wiper) sangat penting untuk kepatuhan jangka panjang.

T: Mengapa fasilitas memilih EFR dibandingkan IFR dengan kubah?

A:EFR sering dipilih untuk tangki berdiameter besar (sering kali melebihi 60+ meter) karena biaya kubah geodesik aluminium bentang bening akan mahal. Di iklim kering dengan curah hujan minimal, EFR memberikan solusi hemat biaya untuk penyimpanan volume tinggi.

T: Dapatkah saya melakukan retrofit EFR yang sudah ada ke IFR?

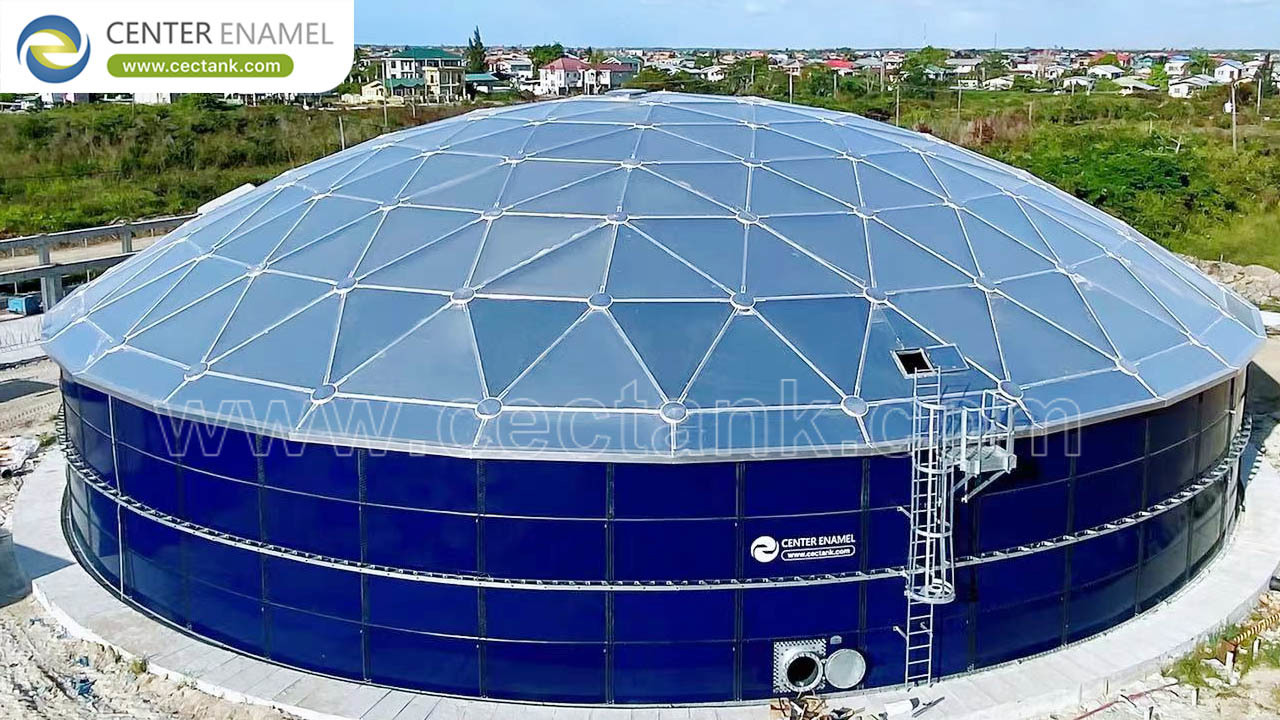

A:Ya, dan ini merupakan peningkatan yang umum terjadi pada infrastruktur yang sudah tua. Dengan memasang kembali EFR dengan kubah geodesik aluminium, fasilitas dapat mengubahnya menjadi IFR. Hal ini menghilangkan kebutuhan akan saluran pembuangan atap yang rumit dan memberikan pengurangan emisi VOC sebesar ~90%.

T: Apa risiko pemeliharaan terbesar pada EFR?

A:Kegagalan sistem pembuangan. Jika pipa fleksibel rusak atau saluran masuk tersumbat oleh puing-puing, air akan menggenang di atap, yang berpotensi mengganggu integritas struktural atap.

Memilih teknologi atap terapung yang tepat adalah keputusan infrastruktur jangka panjang. Baik Anda sedang melakukan pembangunan baru atau konversi EFR ke IFR, pastikan mitra teknik Anda mematuhi yang terbaruAPI 650standar untuk menjamin keselamatan operasional dan pengendalian emisi selama beberapa dekade.

Apakah Anda ingin mempelajari material spesifik dan konfigurasi segel yang paling sesuai untuk mencegah emisi VOC di zona iklim spesifik Anda?
