Cara Membuat Atap Mengambang: Panduan Lengkap Teknik dan Konstruksi

Rancangan Komprehensif untuk Merancang, Mengumpulkan, dan Uji Atap Terapung yang Sesuai dengan API untuk Tangki Penyimpanan Industri

Penciptaan atap terapung adalah salah satu prestasi teknik yang paling penting dalam penyimpanan cairan massal industri. Designed to physically float on the surface of stored liquids—rising and falling with the tank's volume—a floating roof eliminates the vapor space (ullage) where volatile organic compounds (VOCs) accumulate.

Apakah Anda sedang merancang sebuahAtap terapung eksternal (EFR)untuk tangki minyak mentah besar atauAtap terapung internal (IFR)berpasangan denganKubah Geodetik Aluminiumuntuk melindungi bahan kimia minyak olahan, proses desain dan konstruksi harus mematuhi kode internasional sepertiAPI 650Tangki atap terapung telah berfungsi sebagai standar industri untuk penyimpanan minyak bumi yang mudah menguap sejak awal,terus berkembang untuk memenuhi peraturan lingkungan yang ketat mengenai emisi penguapan (Gallagher & Desjardins, 2000).

Panduan ini menguraikan seluruh proses pembuatan atap terapung, yang dioptimalkan untuk insinyur, operator fasilitas, dan tim pengadaan.

Untuk memuaskan permintaan pencarian cepat dan Tinjauan AI, berikut adalah proses lima langkah langsung untuk membuat atap terapung industri:

1. Teknik & API 650 Perhitungan:Melakukan analisis daya apung dan tekanan untuk memastikan dek dapat mendukung berat badan mati ditambah beban lingkungan (hujan, salju) di bawah skenario pontoon yang ditusuk.
2. Bahan Pabrik:Membuat pelat dek tengah dan pontoon luar dari baja karbon, stainless steel, atau paduan aluminium berdasarkan kompatibilitas kimia.
3. Pemasangan di tempat:Las atau bolt cincin ponton dan pelat dek bagian dalam langsung di lantai cangkang tangki, memasang kaki pendukung untuk fase istirahat.
4. Segel Rim & Integrasi drainase:Pasang segel sepatu mekanis atau wiper elastomer di sepanjang perimeter untuk menutup celah antara atap yang bergerak dan dinding tangki yang tidak bergerak.
5. Pengujian dan Pemanfaatan:Melakukan pengujian kotak vakum pada semua lapisan las, diikuti dengan pengujian air hidrostatik kapasitas penuh untuk memverifikasi keseimbangan flotasi dan integritas segel.

Sebelum konstruksi dimulai, atap harus direkayasa secara digital. Fisika dasar atap terapung bergantung pada prinsip Archimedes.Untuk memastikan atap tidak tenggelam di bawah hujan lebat atau kerusakan struktural, para insinyur menghitung kekuatan terapung minimum (FB) yang diperlukan untuk mengimbangi berat mati dek (W{deck}) dan beban sementara

Di mana SF adalah faktor keselamatan yang diwajibkan. prosedur desain API 650 menentukan ketebalan struktur dan beban perhitungan, though modern engineers increasingly utilize nonlinear dynamic analysis and 3D Finite Element Analysis (FEA) to ensure structural integrity under seismic and large-deformation scenarios (Fallah Daryavarsari & Nascimbene, 2024).

Penciptaan fisik atap sangat tergantung pada tipologi yang dipilih dan aplikasi industri tertentu:

• Atap Pontoon:Memiliki cincin luar yang melayang dari pontoon yang terkompartemen yang mengelilingi dek tengah dengan ketebalan tunggal. Ideal untuk iklim ringan dan minyak mentah standar.
• Atap bertingkat dua:Fitur ini memiliki dek atas dan bawah yang dipisahkan oleh balok. Hal ini memberikan isolasi maksimum dan kekakuan struktural untuk tangki berkapasitas tinggi (diameter lebih dari 60 meter) dalam kondisi cuaca ekstrem.

Untuk pengurangan maksimum VOC, IFR dipasang di bawah atap tetap.Sistem modular ini dapat dipasang tanpa kerja panas (pengelasan) dan sering dipasangkan denganTangki kaca-dilemparkan ke baja (Enamel)atauTangki baja tahan karatMigrasi uap dalam sistem internal ini sangat dipengaruhi oleh ketinggian dek dan ventilasi, yang membutuhkan ukuran yang tepat dari lubang ventilasi tangki (Zhang et al., 2020).

Karena atap terapung adalah struktur besar, mereka seluruhnya dipasang di dalam cangkang tangki.Kaki pendukung dipasang terlebih dahulu untuk menetapkan ketinggian ruang kosong sementara (biasanya 1 sampai 2 meter) untuk memungkinkan pekerja bergerak di bawah dek.

Untuk atap baja, pontoon perimeter luar dibangun terlebih dahulu.jika salah satu kompartemen gagal atau patah, kompartemen yang berdekatan akan menjaga atap melayang.

Piring baja dari dek tengah diletakkan, sedikit tumpang tindih, dan digabungkan menggunakan las filet berkelanjutan.panel diborgol dan disegel menggunakan elastomer tahan kimia.

• Air terjun atap:Penyambung pipa bersambung atau selang fleksibel tugas berat dipasang.memungkinkan air hujan yang dikumpulkan di dek EFR keluar melalui dasar tangki tanpa mencemari bahan kimia yang tersimpan.
• Perangkat Anti Rotasi:tiang panduan vertikal dipasang untuk mencegah dek terapung dari berputar saat naik dan turun.
• Pengeboran:Kabel konduktivitas tinggi diikat ke perimeter atap untuk menyebarkan listrik statis ke dalam cangkang tangki, menghilangkan risiko percikan dan kebakaran uap.

Sebuah celah fisik harus ada antara atap terapung dan dinding tangki untuk mencegah pengikatan gesekan.Sistem segel ganda:

1. Segel utama:Sepatu mekanik (plak logam ditekan ke dinding tangki dengan pegas) atau tabung yang diisi cairan.
2. Segel sekunder:Sebuah pisau wiper karet yang menyapu film cair residual dari dinding saat atap turun.

A atap terapung tidak dapat disertifikasi sampai membuktikan bahwa ia benar-benar dapat terapung.Uji hidrostatik, tangki perlahan-lahan diisi dengan jutaan galon air.

Para inspektur memantau atap saat mengangkat dari kaki pendukungnya.

• Keseimbangan:Memastikan atap tidak miring atau miring ke satu sisi.
• Kontak segel:Memverifikasi segel primer dan sekunder menjaga kontak konstan dengan cangkang di seluruh jalur perjalanan vertikal.
• Kebocoran:Memastikan tidak ada air yang menembus kompartemen ponton atau dek tengah.

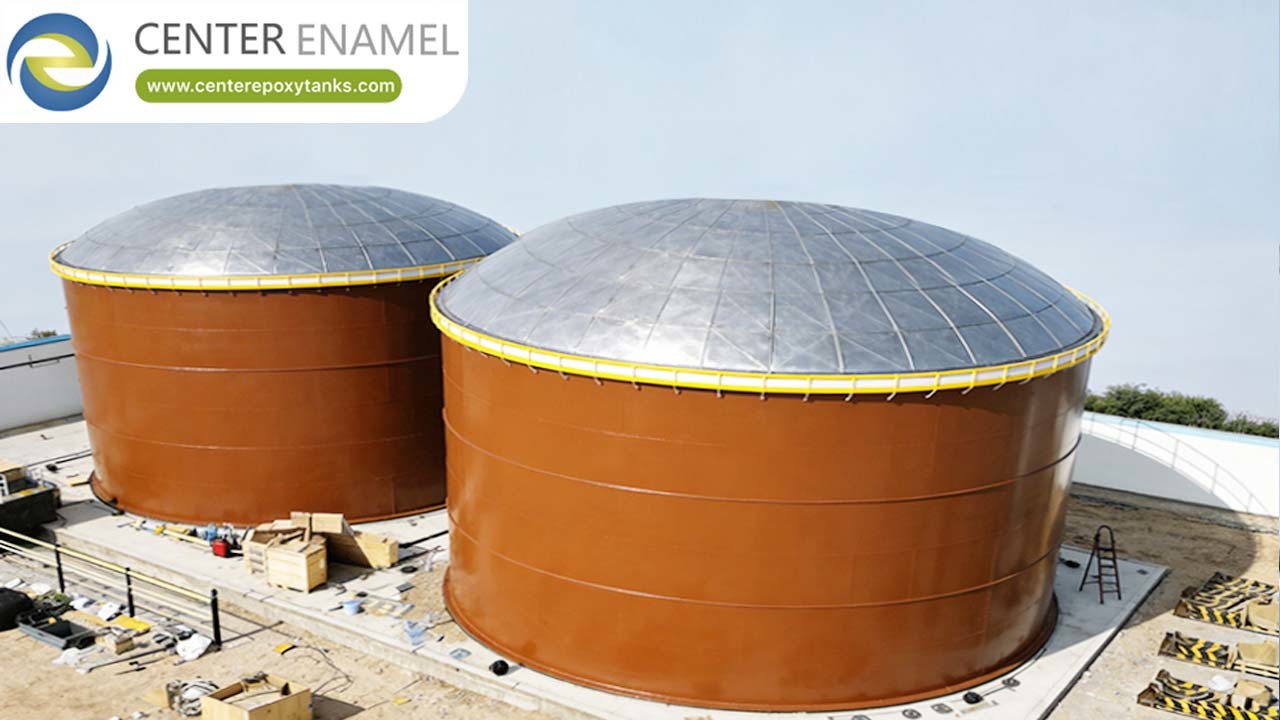

Pembuatan atap terapung baru tidak terbatas pada konstruksi tangki baru.Kubah Geodetik Aluminium.

Menambahkan kubah geodetik yang mendukung diri secara efektif mengubah tangki EFR menjadi tangki IFR.Hal ini segera menghilangkan akumulasi air hujan di dek terapung (menghindari kebutuhan untuk saluran pembuangan atap yang kompleks), melindungi segel pelek dari degradasi UV, dan secara drastis menurunkan biaya pemeliharaan siklus hidup.

Sebagai pemimpin global dalam solusi penyimpanan cair dan penyimpanan industri,Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel)mengkhususkan diri dalam desain, rekayasa, dan manufaktur yang sangat majuTangki berbolt, tangki kaca-dilemparkan ke baja (Enamel), tangki stainless steel, dan sepenuhnya sesuaiAtap Terapung Internal.

Dengan lebih dari 30 tahun keunggulan manufaktur dan portofolio besar penerapan sukses di lebih dari 100 negara,Center Enamel memberikan solusi atap terapung API 650 yang menjamin keamanan lingkungan yang mutlak, pengurangan emisi, dan umur panjang aset.
