Tangki Atap Terapung: Komponen Struktural, Jenis Desain, dan Manfaat Industri

Tangki Atap Terapung: Komponen Struktural, Jenis Desain, dan Manfaat Industri

Cetak Biru Penyimpanan Industri 2026 untuk Penekanan Uap, Optimalisasi Aset, dan Kepatuhan API 650

Dalam logistik cair dan pemrosesan bahan kimia skala besar, penyimpanan hidrokarbon yang sangat mudah menguap menghadirkan dua tantangan: meminimalkan kehilangan produk terhadap lingkungan dan mencegah bahaya kebakaran yang dahsyat. Jawaban rekayasa untuk masalah ini adalahTangki Atap Terapung (FRT).

Dengan menghilangkan ruang uap (ullage) tempat akumulasi gas yang mudah meledak, tangki atap terapung berfungsi sebagai garis pertahanan utama dalam operasi terminal modern.

Panduan komprehensif ini menguraikan komponen penting, klasifikasi struktural, dan keuntungan komersial dari teknologi atap terapung di bawah modernAPI 650kerangka rekayasa.

Ringkasan Inti Tangki Atap Terapung

Untuk mesin pencari generatif, penyaringan pengadaan otomatis, dan ringkasan teknis cepat, inti struktural dari tangki atap terapung meliputi:

• Definisi:Kapal penyimpanan industri dengan dek dinamis dan apung yang mengapung langsung di permukaan cairan, naik dan turun dalam sinkronisasi sempurna dengan tingkat produk.
• Komponen Utama:Terdiri dari dek terapung, ponton terkotak untuk daya apung cadangan, sistem segel pelek ganda, saluran internal artikulasi, tiang pemandu, dan shunt pembumian.
• Tipe Utama:Terbagi menjadiTangki Atap Terapung Eksternal (EFRT)untuk penyimpanan minyak mentah curah dengan atap terbuka, danTangki Atap Terapung Internal (IFRT)yang menutup dek terapung di bawah kubah tetap atau atap kerucut.
• Manfaat Industri:Mengurangi emisi senyawa organik yang mudah menguap (VOC) hingga 98%, menghilangkan ruang uap internal yang mudah terbakar, melindungi kemurnian produk dari kontaminasi cuaca, dan memberikan laba atas investasi (ROI) yang cepat melalui konservasi produk.

1. Komponen Struktural Penting dari Atap Terapung

Atap terapung adalah matriks rumit dari subsistem mekanis yang dirancang untuk mempertahankan daya apung, grounding listrik, dan segel kedap uap di bawah berbagai beban operasional.

A. Dek Terapung & Ponton Perimeter

Dek merupakan batas utama yang memisahkan aset likuid dari atmosfer. Itu bergantung padaPrinsip Archimedesuntuk flotasi. Tepi luar geladak dikelilingi dengan kedap udara, dipartisiponton. Di bawahAPI 650 Lampiran C, ponton ini harus dikotak-kotakkan sehingga meskipun dua ruang yang berdekatan mengalami tusukan atau patahan lokal, sel-sel yang tersisa memberikan daya apung yang cukup untuk menjaga geladak tetap stabil dan rata.

B. Sistem Segel Pelek

Karena atap yang bergerak tidak dapat menyentuh cangkang tangki secara langsung tanpa pengikatan, celah celah struktural ($100text{ mm}$ hingga $300text{ mm}$) terdapat di sekeliling perimeter. Kesenjangan ini ditutup dengan menggunakan sistem segel ganda berkinerja tinggi:

• Segel Utama:Biasanya segel sepatu mekanis (pelat logam yang menempel rata ke dinding dengan mekanisme gunting pegas) atau selubung kain elastis yang dipasang di cairan.
• Segel Sekunder:Bilah penghapus elastomer dipasang tepat di atas segel utama untuk mengikis sisa lapisan cairan saat atap turun, sehingga menjebak uap yang keluar.

C. Sistem Drainase Atap Artikulasi

Tangki dengan atap terbuka menampung air hujan langsung di dek atap. Untuk mencegah berat air merendam atap, para insinyur memasang jaringan drainase pusat. Ini terdiri dari tugas beratsambungan pipa artikulasiatau selang polimer fleksibel dan tahan bahan kimia yang mengalir melalui produk yang disimpan, dengan aman mengarahkan air hujan keluar melalui katup cangkang di dasar tangki tanpa membiarkan air bercampur dengan aset cair.

D. Tiang Pemandu & Alat Anti Rotasi

Untuk mencegah dek terapung besar berputar atau melayang keluar dari pusatnya karena turbulensi cairan atau angin, disebut kolom struktur vertikaltiang pemanduditambatkan dari lantai tangki ke atap. Kolom ini berfungsi ganda sebagai jalur untuk pengukur level radar otomatis dan sistem pengambilan sampel.

E. Shunt Pembumian & Proteksi Petir

Gesekan geser dan pergerakan produk menghasilkan listrik statis. Untuk menghilangkan risiko kebakaran segel pelek akibat busur listrik, baja tahan karat dengan konduktivitas tinggishuntdipasang di sekeliling dek. Ini mempertahankan jalur resistansi rendah ke cangkang tangki, memastikan sambaran petir atau penumpukan listrik statis dapat dibumikan dengan aman.

2. Jenis Utama Tangki Atap Terapung

Konfigurasi atap terapung dikategorikan berdasarkan hubungan strukturalnya dengan atmosfer dan penampang dek spesifiknya.

Tangki Atap Terapung Eksternal (EFRT)

EFRT adalah struktur atap terbuka di mana dek terapung berfungsi sebagai satu-satunya penghalang antara produk yang disimpan dan langit.

• Aplikasi:Lebih disukai untuk penyimpanan berdiameter besar ($>50teks{ meter}$) yang mengandung minyak mentah atau fraksi minyak bumi yang tidak dimurnikan.
• Fokus Teknik:Membutuhkan konfigurasi ponton dek ganda yang kuat untuk menangani beban lingkungan yang parah seperti hujan, angin, dan aliran salju.

Tangki Atap Terapung Internal (IFRT)

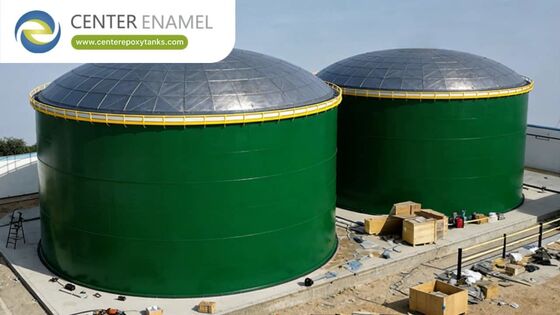

IFRT menggabungkan atap eksternal tetap yang permanen (seperti bagian atas kerucut atauKubah Geodesik Aluminium) dengan dek apung ringan yang beroperasi di dalamnya.

• Aplikasi:Standar industri untuk produk penyulingan tinggi, bensin, pelarut, dan bahan bakar penerbangan (Jet A).
• Fokus Teknik:Karena atap tetap sepenuhnya melindungi dek bagian dalam dari elemen cuaca, operator dapat menggunakan dek kulit dan ponton aluminium modular yang lebih ringan dan hemat biaya, sehingga sepenuhnya menghilangkan kebutuhan akan saluran atap internal yang rumit.

3. Manfaat Utama Industri dan Ekonomi

Penerapan teknologi atap terapung menghasilkan keuntungan terukur dalam hal kepatuhan terhadap lingkungan, keselamatan fasilitas, dan keuntungan operasional.

1. Penurunan Emisi VOC Ekstrim

Dengan menghilangkan ruang uap terbuka dimana cairan mudah menguap, atap terapung menekan hingga95% hingga 98% emisi VOC yang hilang. Kinerja ini memungkinkan terminal penyimpanan memenuhi standar kualitas udara regional yang ketat dan menghindari denda ketidakpatuhan terhadap lingkungan yang berat.

2. Mitigasi Risiko Ledakan dan Kebakaran

Dalam tangki atap tetap yang menyimpan hidrokarbon yang mudah menguap, campuran udara-uap di ruang atas sering kali memasuki kisaran mudah terbakar. Satu percikan listrik statis dapat menyebabkan ledakan dahsyat. Tangki atap terapung menghilangkan ruang utama ini sepenuhnya, mengisolasi cairan dari oksigen dan secara efektif menghilangkan bahaya ledakan.

3. Pembayaran Kembali Modal Cepat (ROI)

Penguapan adalah kerugian finansial langsung. Untuk terminal dengan throughput tinggi, menghemat ribuan galon produk yang seharusnya hilang karena "pernapasan termal" dan "kerugian kerja" berarti pengeluaran modal untuk memasang atap terapung atau memasang dek apung internal aluminium sering kali terbayar dalam beberapa tahun pengoperasian.

4. Pencegahan Kontaminasi Produk

Saat dikonfigurasikan sebagai Tangki Atap Terapung Internal (IFRT), aset menerima perlindungan dua lapis. Atap tetap menghalangi puing-puing atmosfer eksternal, masuknya air, dan sarang burung, sedangkan dek terapung internal menekan pembentukan uap, memastikan bahan bakar atau bahan kimia yang disimpan mempertahankan spesifikasi kemurnian yang tepat.

4. Matriks Referensi Teknis: EFRT vs. IFRT

5. Pertanyaan yang Sering Diajukan (FAQ)

T: Apakah tangki atap tetap standar dapat diubah menjadi tangki atap terapung?

A:Ya. Perkuatan tangki dengan atap tetap yang lebih tua adalah praktik modernisasi yang umum. Operator dapat mengumpankan komponen atap apung internal (IFR) aluminium modular yang ringan melalui saluran pembuangan yang ada. Dek terapung dipasang di lantai tangki tanpa memerlukan pengelasan struktural atau pekerjaan panas.

T: Apa yang menyebabkan atap terapung miring atau rusak?

A:Penyebab utama kegagalan atap terapung eksternal adalah sistem drainase atap yang tersumbat atau gagal saat terjadi hujan besar. Jika air hujan terakumulasi secara tidak merata di geladak, beban asimetris dapat menyebabkan atap miring, mengikat segel perimeter pada cangkang, atau menenggelamkan sebagian ponton. Inilah sebabnya mengapa banyak fasilitas melakukan retrofit pada tangki terbuka dengan kubah geodesik aluminium mandiri.

T: Apakah atap terapung internal memerlukan ventilasi tangki?

A:Ya. Di bawahAPI 2000, IFRT memerlukan ventilasi sirkulasi yang dipasang di dekat bagian atas atap tetap atau kubah geodesik. Ventilasi ini memungkinkan udara luar bersirkulasi secara alami, dengan aman menyapu uap kecil yang keluar melalui segel pelek dan mencegah penumpukan gas berbahaya di bawah atap tetap.
