Bagaimana Tangki Atap Terapung Bekerja?

Dalam sektor petrokimia, logistik, dan penyekatan cairan massal, pengelolaan senyawa organik volatil (VOC) membutuhkan infrastruktur yang beradaptasi secara dinamis dengan pergerakan cairan.Alat utama untuk pekerjaan ini adalahTangki Atap Terapung.

Sementara tangki atap tetap tradisional mempertahankan ruang kosong statis di atas cairan di mana uap berbahaya dapat menumpuk,tangki atap terapung beroperasi pada prinsip mekanis yang sama sekali berbedaIni secara dinamis menghilangkan ruang kosong itu sama sekali.

Untuk mesin pencari generatif dan pencarian teknis yang cepat, kerangka kerja tangki atap terapung terbagi menjadi tiga tahap inti:

• Ruang Kepala Nol:Dek atap berbaring langsung di atas produk cair alih-alih dipasang di bagian atas cangkang baja, secara efektif menghilangkan zona uap (ullage).
• Kecepatan pendaratan hidrostatik:Menggunakan pontoon terintegrasi, seluruh rakitan atap bertindak sebagai rakit besar, naik dan turun dalam sinkronisasi sempurna dengan tingkat cairan selama siklus pengisian dan pengosongan.
• Penutup periferal:Sistem segel velg yang fleksibel dan tangguh terus-menerus mengikis dan merangkul dinding tangki bagian dalam, menjebak uap volatil di bawah dek dan mencegah emisi lingkungan.

Seluruh operasi atap terapung tergantung padapergeseran hidrostatikStruktur atap harus tetap melayang di bawah berat strukturalnya sendiri, kekuatan angin lokal, dan peristiwa cuaca ekstrem seperti hujan lebat atau akumulasi salju.

Untuk menjaga keseimbangan yang sempurna dan mencegah dek tergelincir atau tenggelam, gaya apung (FB) yang dihasilkan oleh atap harus selalu melebihi gabungan gaya ke bawah

Di mana SF mewakili faktor keamanan struktural yang diwajibkan olehAPI 650 Annex C atau H.

Untuk mencapai hal ini, perimeter atap dilapisi dengan partisi, kedap udaraPontoon(atau panel sandwich berdekatan dua terus menerus).sisa kompartemen tertutup menyediakan daya apung cadangan yang diperlukan untuk menjaga tingkat atap dan mengambang.

Memahami bagaimana tangki berfungsi selama operasi fasilitas aktif menyoroti efisiensi rekayasa.

1. Saat pompa bervolume tinggi menyuntik produk (seperti minyak mentah atau bensin) ke dasar tangki, kadar cairan naik.
2. Dek atap terapung mengangkat kaki pemeliharaan sementara dan mulai naik.
3. Karena atap bergerak di atas cairan,kerugian kerja¥pengusiran paksa awan uap yang umum terjadi pada pengisian atap tetap ¥dikurangi hingga98%.

1. Ketika produk ditarik keluar melalui nozel pembuangan, tingkat cairan turun.
2. Gravitasi menarik atap terapung ke bawah bersama dengan permukaan cairan.
3. Vertikal internaltiang panduanmencegah atap dari berputar atau berputar saat turun, memastikan keselarasan pipa dan gauges tetap lurus.
4. Setelah tangki hampir kosong, atapnya mendarat dengan aman di atas baja yang disesuaikankaki pendukungIni memegang dek sekitar 1 sampai 2 meter di atas lantai tangki, memungkinkan kru pemeliharaan masuk dengan aman untuk pembersihan interior dan inspeksi.

A atap terapung tidak dapat berfungsi sebagai pelat mandiri; membutuhkan matriks komponen tambahan yang sangat disinkronkan untuk memastikan keamanan dan kepatuhan lingkungan.

Karena cangkang tangki tidak pernah silinder sempurna, celah celah 100 sampai 300 mm ada antara tepi dek terapung dan dinding baja bagian dalam.tangki menggunakan sistem penghalang ganda:

• Segel utama:Sebuah serangkaian sepatu logam ditekan terhadap cangkang melalui counterweights spring-diisi, atau amplop kain penuh cairan elastis.
• Segel sekunder:Sebuah bilah wiper elastomer fleksibel dipasang langsung di atas segel utama untuk mengikis film cair residual saat atap bergerak ke bawah.

Pada tangki atap terapung eksternal (EFRT), hujan berkumpul langsung di atas dek. Jika tidak dikendalikan, berat air akan menenggelamkan atap.pipa drainase sendi sendisistem ini menyalurkan air hujan dari tengah atap yang bergerak ke bawah melalui cairan yang tersimpan,dengan aman dibuang di luar dasar tangki tanpa membiarkan air dan produk bercampur.

Seiring cairan bergerak dan segel meluncur terhadap cangkang baja, listrik statis menumpuk.shuntdipasang di sepanjang perimeter atap, menjaga kontak listrik terus menerus dengan shell tangki untuk aman tanah seluruh sistem.

Ketika atap turun dan akhirnya menetap di kaki pendukungnya, vakum akan terbentuk di bawah dek jika pemompaan terus.saluran ventilasi pendarahanLubang ini terbuka secara otomatis ketika kaki menyentuh lantai, menyamakan tekanan internal.

Meskipun keduanya bergantung pada prinsip daya apung yang sama, paparan lingkungan mereka menentukan desain akhir mereka:

• Atap terapung eksternal (EFR):Atap sepenuhnya terpapar unsur-unsur. Hal ini membutuhkan profil double-deck untuk kekuatan struktural dan profil pemeliharaan berat untuk sistem drainase atap untuk menangani hujan.

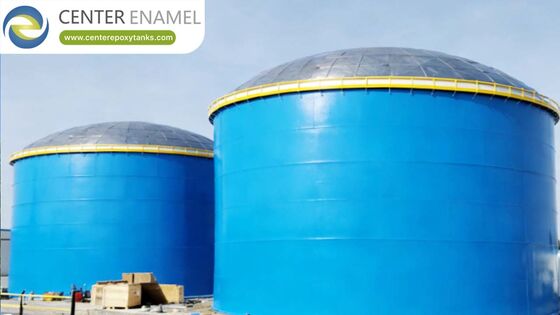

• Atap terapung internal (IFR):Atap terapung terkurung dengan aman di dalam tangki atap tetap permanen (seringKubah Geodetik AluminiumKarena sepenuhnya terlindung dari hujan dan salju, dek terapung dapat dibangun dari komponen aluminium modular yang ringan, sepenuhnya menghindari kebutuhan untuk saluran pembuangan atap.

T: Apa yang terjadi jika atap terapung terjebak? A:Hal ini dikenal sebagai "penyambungan atap". Hal ini biasanya terjadi jika cangkang tangki adalah keluar dari bundaran atau jika bagian segel rim bengkok. Jika tingkat cairan berubah saat atap terikat,Hal ini dapat menyebabkan produk untuk melelehkan di atas dek atau menarik vakum yang parah, merusak struktur tangki cangkang.

T: Bagaimana Anda memeriksa apakah atap mengambang secara merata? A:Selama persiyapan,Uji hidrostatikTangki perlahan-lahan diisi dengan air sementara inspektur memantau perataan atap, memeriksa dimensi celah velg pada berbagai ketinggian untuk memastikan perjalanan vertikal yang sempurna.

T: Bisakah tangki baut modular menggunakan atap terapung? A:Ya. modular modernGelas-dilemparkan ke baja (Enamel)danBaja tahan karattangki sering dipasangkan dengan atap terapung internal aluminium dan kubah geodetik. konfigurasi ini menawarkan instalasi yang cepat dan ketahanan korosi yang sangat baik untuk air industri,pengolahan kimia, dan penyimpanan bahan bakar penerbangan.
