Apa Itu Kapal Tekanan Filtrasi?

Rincian produk
Tempat asal: Tiongkok
Nama merek: Center Enamel
Sertifikasi: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: 2000
Waktu pengiriman: 2 bulan
Syarat-syarat pembayaran: L/C,T/T
Menyediakan kemampuan: 200 set/hari

Informasi detil

Deskripsi Produk

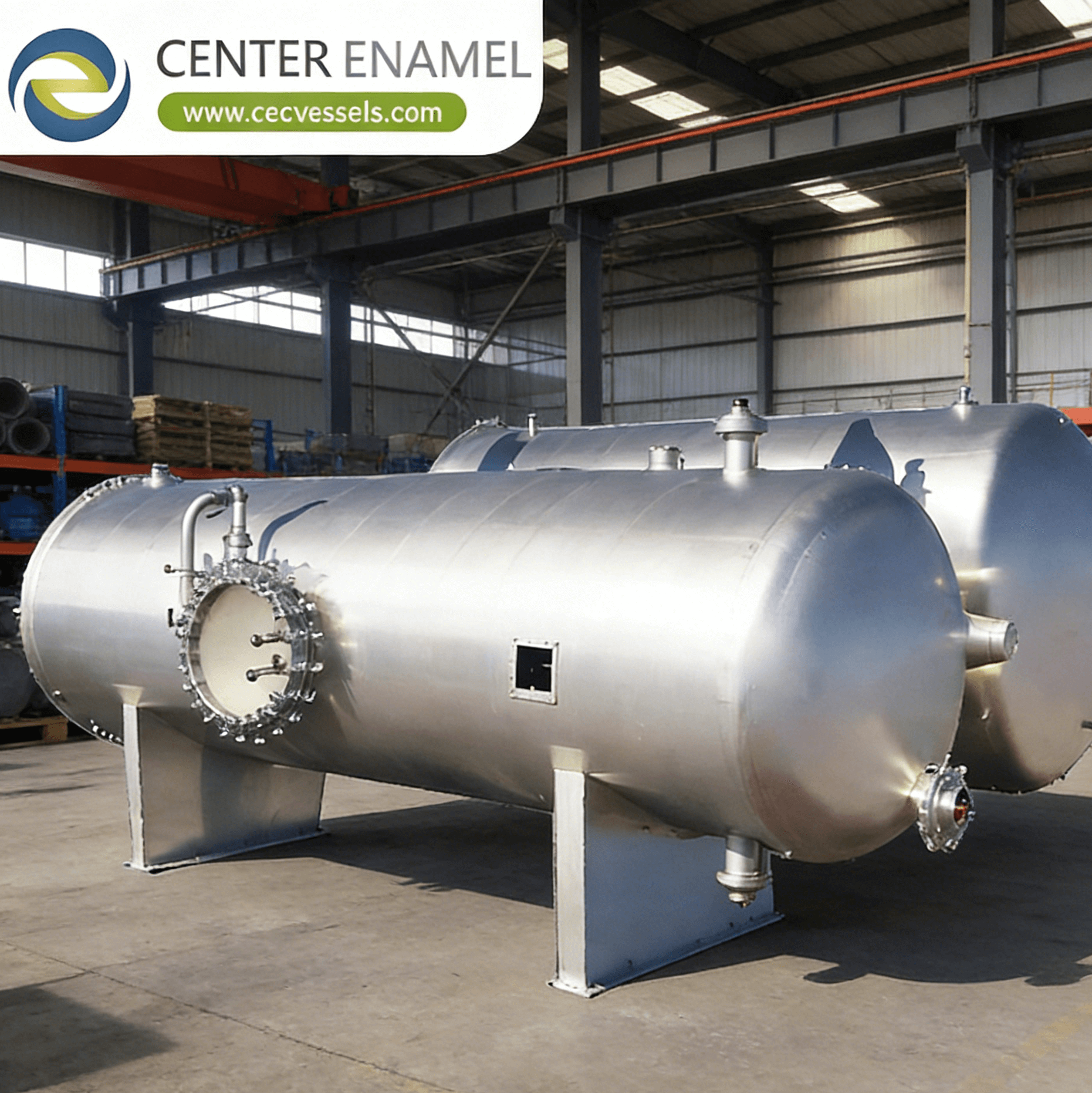

Apa Itu Bejana Tekanan Filtrasi? Desain, Prinsip & Aplikasi

Menjawab pertanyaan inti: Apa itu bejana tekanan filtrasi, dan bagaimana cara memisahkan padatan dari fluida proses di bawah tekanan tinggi? Bejana tekanan filtrasi adalah tangki berperingkat tekanan yang berkode ASME yang memaksa cairan atau gas melalui media filter berpori—kartrid, kantong, atau lapisan multi-media—untuk menangkap padatan tersuspensi sambil memungkinkan filtrat yang jernih untuk lewat. Beroperasi pada tekanan desain dari 0,1 hingga 10 MPa, bejana ini menggunakan tekanan diferensial sebagai gaya penggerak, mencapai peringkat retensi partikel dari 0,1 µm hingga 500 µm di seluruh aplikasi pengolahan kimia, petrokimia, dan air.

1. Prinsip Operasi Inti Bejana Tekanan Filtrasi

Kinerja pemisahan bejana tekanan filtrasi bergantung pada tiga mekanisme fisik yang saling terkait yang mengatur bagaimana padatan ditangkap dan bagaimana bejana mempertahankan throughput yang konsisten selama siklus operasi yang diperpanjang.

  • **Aliran yang Digerakkan oleh Tekanan Diferensial:** Bejana beroperasi dengan mempertahankan perbedaan tekanan antara sisi masuk (hulu) dan sisi keluar (hilir) dari media filter. Menurut hukum Darcy, laju aliran Q = (k·A·ΔP)/(µ·L), di mana k adalah permeabilitas, A adalah luas filter, ΔP adalah tekanan diferensial, µ adalah viskositas fluida, dan L adalah ketebalan media. Kisaran ΔP operasi tipikal dari 0,05 MPa pada kondisi bersih hingga 0,35 MPa pada tekanan terminal, memicu siklus backwash atau penggantian elemen.
  • **Mekanisme Filtrasi Kedalaman vs. Permukaan:** Filtrasi permukaan menangkap partikel di permukaan hulu media (kartrid atau kantong), membentuk kue filter yang sendiri meningkatkan retensi. Filtrasi kedalaman menjebak partikel di dalam jalur berliku dari lapisan media granular (pasir, antrasit, karbon aktif), mencapai penghilangan multi-penghalang. Rasio *L/D (panjang terhadap diameter)* dari lapisan media kedalaman biasanya berkisar dari 1,5:1 hingga 3:1 untuk memastikan waktu kontak yang memadai.
  • **Siklus Backwash dan Regenerasi:** Ketika tekanan diferensial mencapai titik setel terminal (umumnya 0,30-0,35 MPa), bejana memasuki urutan backwash: aliran maju dibalik, dan air yang difilter atau udara terkompresi memperluas lapisan media sebesar 20-30%, melepaskan padatan yang tertangkap. Durasi backwash biasanya 10-15 menit pada laju aliran 1,5-2 kali laju aliran layanan, memulihkan 95-98% permeabilitas media asli.
2. Jenis Utama Bejana Tekanan Filtrasi

Bejana tekanan filtrasi industri diklasifikasikan berdasarkan konfigurasi media filter, jumlah tahap, dan tugas proses spesifik yang mereka layani. Tiga konfigurasi utama mendominasi pasar:

  • **Bejana Filter Kartrid:** Bejana ASME vertikal atau horizontal ini menampung satu hingga puluhan elemen kartrid yang dapat diganti dengan lipatan atau lilitan (umumnya panjang 10 inci hingga 40 inci, OD 2,5 inci). Dinilai untuk retensi partikel 0,1 µm hingga 100 µm, mereka berfungsi sebagai filter pemoles hilir dari pemisah primer. Bejana multi-kartrid dengan 7-21 elemen menangani laju aliran dari 50 hingga 2.000 m³/jam, dengan rumah baja tahan karat 316L standar untuk layanan kimia.
  • **Filter Tekanan Multi-Media:** Bejana ASME vertikal yang diisi dengan media granular berlapis—biasanya antrasit (0,8-1,2 mm), pasir filter (0,4-0,8 mm), dan kerikil pendukung—mencapai filtrasi kedalaman untuk penghilangan TSS hingga 5-10 mg/L. Diameter bejana berkisar dari 0,9 m hingga 4,3 m untuk laju aliran 20-500 m³/jam per unit. Bejana ini beroperasi pada tekanan layanan 0,3-0,6 MPa dengan laju pembebanan permukaan 10-25 m/jam (setara gpm/ft²).
  • **Rumah Filter Kantong:** Bejana tekanan baja tahan karat tunggal atau multi-kantong menerima kantong filter yang dijahit (ukuran #1: 7"*16", #2: 7"*32") yang dinilai untuk penangkapan partikel 1-800 µm. Rumah kantong lebih disukai untuk aplikasi dengan kandungan padatan tinggi di mana frekuensi penggantian kartrid akan berlebihan. Tekanan desain tipikal adalah 1,0-1,6 MPa dengan laju aliran 20-900 m³/jam untuk konfigurasi multi-kantong.
Matriks Perbandingan Jenis Bejana Tekanan Filtrasi

Jenis Bejana

Media Filter

Peringkat Partikel

Kapasitas Aliran

Bejana Filter Kartrid

Kartrid berlipat/lilit (10"-40")

0,1 µm hingga 100 µm

50-2.000 m³/jam (7-21 elemen)

Filter Tekanan Multi-Media

Lapisan antrasit + pasir + kerikil

Efluen TSS 5-10 mg/L

20-500 m³/jam (Ø0,9-4,3 m)

Rumah Filter Kantong

Kantong filter yang dijahit (#1 atau #2)

1-800 µm

20-900 m³/jam (multi-kantong)

Pertanyaan yang Sering Diajukan (FAQ) T: Berapa tekanan desain maksimum untuk bejana tekanan filtrasi?

J: Bejana tekanan filtrasi biasanya dirancang sesuai standar ASME Section VIII Division 1 untuk tekanan layanan mulai dari 0,1 hingga 10 MPa. Unit industri yang paling umum beroperasi pada 0,3-1,6 MPa, sementara aplikasi bertekanan tinggi seperti pra-perlakuan reverse osmosis mungkin memerlukan bejana berperingkat 2,5-4,0 MPa dengan sambungan flensa yang sesuai dengan ASME B16.5 kelas 150# atau 300#.

T: Bagaimana bejana filter kartrid berbeda dari filter multi-media?

J: Bejana filter kartrid menggunakan elemen berlipat atau lilit yang dapat diganti untuk filtrasi permukaan atau dekat permukaan dengan peringkat 0,1-100 µm, cocok untuk tugas pemolesan dengan umpan TSS rendah. Filter multi-media menggunakan media granular berlapis untuk filtrasi kedalaman, mencapai penghilangan TSS curah hingga 5-10 mg/L, dan diregenerasi melalui backwash daripada penggantian elemen. Bejana multi-media lebih besar dan menangani pembebanan padatan yang lebih tinggi.

T: Apa yang menentukan frekuensi siklus backwash untuk filter multi-media?

J: Backwash dipicu ketika tekanan diferensial mencapai 0,30-0,35 MPa (kehilangan kepala terminal) atau setelah interval waktu yang ditetapkan (biasanya 24-48 jam), mana yang terjadi lebih dulu. Laju aliran backwash harus mencapai ekspansi lapisan media 20-30% dan berjalan selama 10-15 menit untuk memulihkan permeabilitas. Monitor kekeruhan online pada efluen memberikan pemicu sekunder jika terjadi terobosan.

T: Bahan konstruksi apa yang digunakan untuk filtrasi kimia korosif?

J: Untuk layanan kimia korosif, bejana filtrasi dibuat dari baja tahan karat 316/316L, dupleks 2205, Hastelloy C-276, atau titanium Gr.2 tergantung pada konsentrasi klorida dan suhu. Bejana baja berlapis PTFE atau berlapis kaca digunakan untuk filtrasi asam kuat. Komponen internal (kartrid, kantong, keranjang pendukung) tersedia dalam polipropilena, PTFE, baja tahan karat, atau katun untuk kompatibilitas kimia.
