Apa Itu Kapal Tekanan Berskala Besar?

Rincian produk
Tempat asal: Tiongkok
Nama merek: Center Enamel
Sertifikasi: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: 2000
Waktu pengiriman: 2 bulan
Syarat-syarat pembayaran: L/C,T/T
Menyediakan kemampuan: 200 set/hari

Informasi detil

Deskripsi Produk

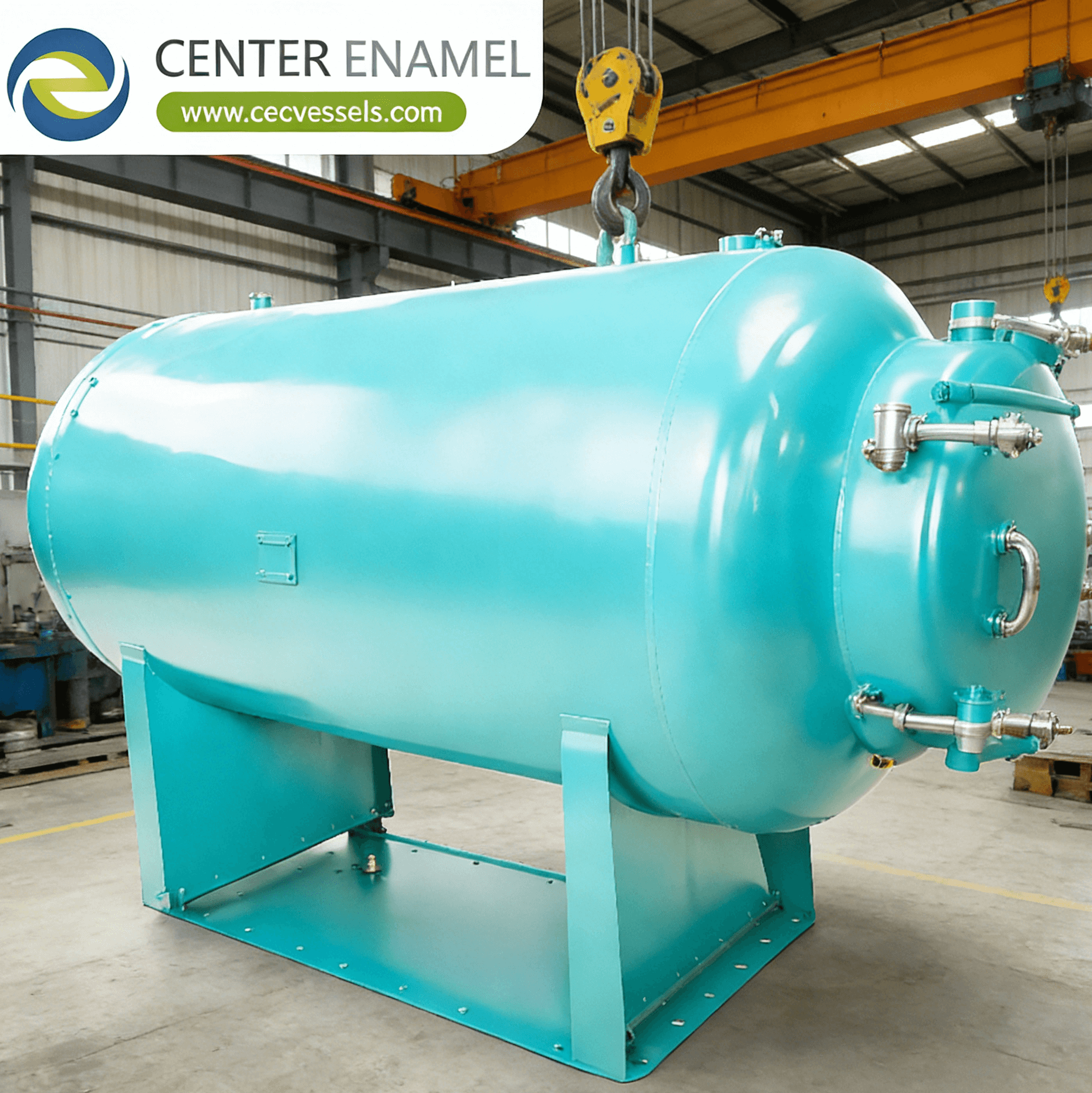

Apa Itu Bejana Tekan Skala Besar? Desain, Fabrikasi & Aplikasi

Menjawab pertanyaan inti: Apa itu bejana tekan skala besar, dan tantangan rekayasa apa yang membedakannya dari peralatan tekan berukuran standar? Bejana tekan skala besar adalah bejana tekan berkode ASME Section VIII Division 2 atau Division 3 yang beratnya melebihi sekitar 100 ton, dengan ketebalan dinding 50 hingga 300 mm, diameter 2 hingga 7 meter, dan panjang 10 hingga 40 meter. Bejana-bejana ini—biasanya reaktor hidroproses, konverter amonia, atau struktur penahanan nuklir—memerlukan penempaan pelat berdinding tebal khusus, pengelasan multi-pass dengan pengelasan busur terendam otomatis (SAW), siklus perlakuan panas pasca-las (PWHT) yang diperpanjang sebesar 620-690°C selama 4-12 jam, dan pemeriksaan non-destruktif canggih termasuk susunan fasa UT dan TOFD (Time-of-Flight Diffraction) untuk deteksi cacat volumetrik.

1. Prinsip Desain dan Fabrikasi Inti

Desain bejana tekan skala besar melampaui perhitungan ASME Section VIII Division 1 standar untuk mengatasi distribusi tegangan berdinding tebal, kendala fabrikasi lapangan, logistik transportasi, dan kemampuan las baja paduan tinggi.

  • **Analisis Tegangan Dinding Tebal dan ASME Division 2:** Pada ketebalan dinding di atas 50 mm, asumsi dinding tipis (t/R 0.166, dengan kategorisasi tegangan menjadi batas membran primer (Pm), lentur primer (Pb), dan sekunder (Q) per ASME BPVC Section VIII Div.2 Annex 5-A. Analisis kelelahan per Annex 5-F wajib untuk layanan siklik yang melebihi 1.000 siklus.
  • **Pengelasan SAW Multi-Pass dan Persyaratan NDE:** Las longitudinal dan sirkumferensial berdinding tebal difabrikasi menggunakan pengelasan busur terendam otomatis (SAW) dengan 2-4 kepala las, mendepositkan 3-5 mm per pass di seluruh 50-100+ pass. Kontrol suhu pra-pemanasan (100-200°C) dan antar-pass (150-250°C untuk baja Cr-Mo) sangat penting untuk mencegah keretakan akibat hidrogen. Pemeriksaan non-destruktif meliputi 100% pengujian radiografi (RT) atau UT-PA (susunan fasa) pada semua las penetrasi penuh, dengan *TOFD (Time-of-Flight Diffraction)* memberikan akurasi ukuran retakan yang unggul (±1 mm) untuk aplikasi berdinding tebal di atas 50 mm. Pengujian kekerasan di seluruh HAZ memverifikasi kepatuhan dengan persyaratan NACE MR0175 untuk layanan asam.
  • **Logistik Transportasi dan Fabrikasi Lapangan:** Transportasi darat bejana yang difabrikasi di bengkel dibatasi hingga sekitar 80-120 ton (SPMT—Self-Propelled Modular Transporter) atau 40-60 ton (trailer standar) tergantung pada rute dan batas beban jembatan. Bejana yang melebihi batas ini memerlukan fabrikasi lapangan: penggilingan pelat dan pengelasan di lokasi menggunakan penutup sementara untuk perlindungan cuaca, PWHT lokal menggunakan pemanas manik keramik dengan selimut insulasi termal, dan radiografi lapangan menggunakan sumber Ir-192 tipe perayap. *Parameter Larson-Miller* LMP = T × (20 + log t) × 10⁻³ memverifikasi bahwa PWHT lapangan mencapai metalurgi pelepas tegangan yang setara dengan perlakuan panas tungku di bengkel.

2. Jenis Utama Bejana Tekan Skala Besar

Bejana tekan skala besar melayani peran penting dalam industri energi, petrokimia, dan nuklir. Tiga kategori utama mewakili sebagian besar instalasi bejana berdinding tebal:

  • **Reaktor Hidroproses:** Reaktor berdinding tempa atau pelat gulung ini melayani unit hidroperlakuan dan hidrokrak di kilang, beroperasi pada 8-20 MPa dan 350-450°C. Dibangun dari baja 2.25Cr-1Mo-0.25V dengan ketebalan dinding 100-250 mm, berat bejana 500-1.500 ton umum untuk hidrokraker besar. Tempat tidur katalis internal (3-5 lapisan) dengan zona pendingin hidrogen dingin menjaga kontrol suhu eksotermik. *Parameter Larson-Miller* memverifikasi umur pecah mulur 200.000 jam. Fitur canggih termasuk pelapisan overlay (3-6 mm baja tahan karat TP.347) untuk ketahanan korosi terhadap amonium bisulfida (NH4HS) di bagian efluen.
  • **Konverter Sintesis Amonia dan Metanol:** Bejana bertekanan tinggi, bersuhu tinggi ini (10-30 MPa, 350-550°C) berisi tempat tidur katalis untuk sintesis amonia Haber-Bosch (katalis Fe-K2O-Al2O3) atau sintesis metanol (katalis Cu-ZnO-Al2O3). Ketebalan dinding 80-200 mm dalam baja Cr-Mo, dengan kartrid internal atau keranjang katalis aliran radial, adalah tipikal. Berat bejana 200-600 ton memerlukan konstruksi modular dengan pengelasan lapangan pada lapisan shell. *Persamaan kinetik Temkin-Pyzhev* r = k·(PN2·PH2^1.5 / PH2^0.5)·(1 - (1/K)^2) menggambarkan laju sintesis amonia, memandu ukuran volume katalis untuk target laju produksi 1.000-3.000 ton/hari.
  • **Bejana Tekan Reaktor Nuklir (RPV):** Bejana tekan cincin tempa ini (desain 15-17 MPa, operasi 290-350°C) berisi inti reaktor nuklir di pembangkit PWR dan BWR. Dibangun dari baja paduan rendah Mn-Mo-Ni (SA-508 Gr.3 Cl.1) dengan ketebalan dinding 150-250 mm, RPV adalah salah satu komponen tempa satu bagian terbesar yang diproduksi (hingga 400 ton untuk desain modern 1.500 MW(e)). Las sirkumferensial penetrasi penuh yang menyambungkan cincin tempa dikenakan 100% UT-PA dan inspeksi berkala saat beroperasi sesuai ASME Section XI. *Suhu transisi nil-ductility referensi (RTNDT)* harus tetap di bawah +33°C sepanjang masa desain 60 tahun, dengan program kapsul pengawasan melacak penggetasan neutron.

Matriks Perbandingan Jenis Bejana Tekan Skala Besar

Jenis Bejana

Aplikasi & Standar

Ketebalan Dinding

Rentang Berat

Reaktor Hidroproses

HDT/HCK, ASME VIII Div.2

100-250 mm (2.25Cr-1Mo-V)

500-1.500 ton

Konverter Amonia/Metanol

Haber-Bosch, ASME VIII Div.2

80-200 mm (Cr-Mo)

200-600 ton

RPV Nuklir

PWR/BWR, ASME III + XI

150-250 mm (SA-508 Gr.3)

300-400 ton

Pertanyaan yang Sering Diajukan (FAQ)

T: Mengapa ASME Section VIII Division 2 berlaku untuk bejana tekan skala besar, bukan Division 1?

J: Division 2 (aturan alternatif) mengizinkan tegangan desain yang lebih tinggi (hingga 1/3 dari kekuatan tarik ultimat vs. 1/3,5 di Div.1), menghasilkan dinding yang lebih tipis dan bobot yang lebih rendah—tetapi memerlukan desain-berdasarkan-analisis (FEA) yang lebih ketat, persyaratan NDE yang lebih ketat (100% UT atau RT vs. RT spot), dan program jaminan kualitas yang wajib. Untuk bejana dengan ketebalan dinding di atas 50 mm, penghematan material (10-20%) mengimbangi biaya rekayasa dan fabrikasi yang lebih tinggi, menjadikan Division 2 pilihan yang ekonomis.

T: Apa itu TOFD dan mengapa lebih disukai untuk inspeksi las bejana berdinding tebal?

J: TOFD (Time-of-Flight Diffraction) menggunakan dua probe sinar miring yang mengirim dan menerima gelombang ultrasonik longitudinal. Ketika sinar bertemu ujung cacat, terjadi difraksi, dan perbedaan waktu tempuh antara ujung dan pantulan dinding belakang secara tepat menentukan lokasi dan ukuran cacat (akurasi ±1 mm dalam kedalaman). Berbeda dengan pengujian radiografi (RT), TOFD dapat memeriksa dinding hingga ketebalan 300+ mm, menyediakan data digital permanen untuk perbandingan saat beroperasi, dan mendeteksi cacat planar (retakan, kurangnya fusi) yang sering terlewatkan oleh RT. ASME Code Case 2235 mengizinkan TOFD sebagai pengganti RT pada las ≥ 12,7 mm.

T: Bagaimana PWHT lapangan dicapai untuk bejana besar yang tidak muat di tungku bengkel?

J: PWHT lapangan menggunakan pemanas manik keramik (elemen resistansi) yang dililitkan di sekitar zona las, ditutup dengan selimut insulasi termal. Suhu dikontrol oleh termokopel yang dilas titik ke permukaan bejana dengan jarak 300-600 mm, mempertahankan 620-690°C ± 14°C selama waktu penahanan yang dihitung (1 jam per 25 mm ketebalan). *Parameter Larson-Miller* LMP = T × (20 + log t) × 10⁻³ mengonfirmasi bahwa PWHT lapangan mencapai pelepas tegangan yang setara dengan perlakuan tungku bengkel. Perbedaan suhu antara zona yang dipanaskan dan tidak dipanaskan dibatasi hingga 150°C/m panjang aksial untuk mencegah distorsi gradien termal.

T: Pilihan transportasi apa yang ada untuk bejana tekan yang melebihi 120 ton?

J: Ada tiga pilihan: (1) transportasi darat SPMT (Self-Propelled Modular Transporter) hingga 200+ ton, memerlukan survei rute, penguatan jembatan, dan izin transportasi malam hari; (2) transportasi tongkang atau sungai untuk bejana yang difabrikasi di dekat jalur air, menangani 500-1.500 ton dengan pemuatan langsung dari dok fabrikasi; (3) fabrikasi lapangan, di mana bahan pelat dikirim dan bejana dirakit, dilas, diberi perlakuan PWHT, dan diuji di lokasi di bawah penutup sementara. Pilihan tergantung pada berat bejana, lokasi situs, dan analisis biaya perbandingan (fabrikasi bengkel + transportasi vs. fabrikasi lapangan).
