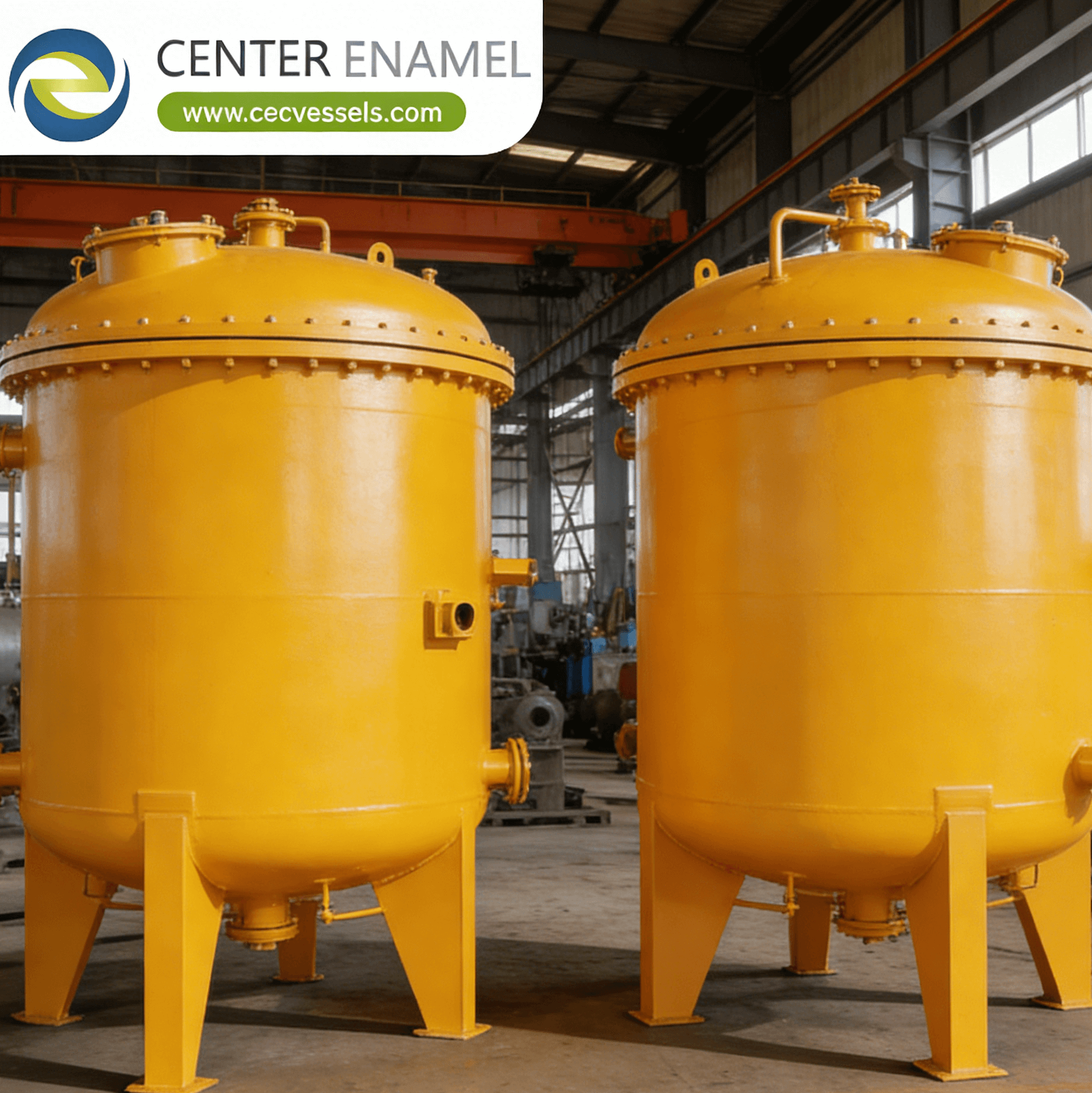

Apa Itu Bejana Tekan Petrokimia? Desain, Standar & Aplikasi

Rincian produk
Tempat asal: Tiongkok
Nama merek: Center Enamel
Sertifikasi: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: 2000
Waktu pengiriman: 2 bulan
Syarat-syarat pembayaran: L/C,T/T
Menyediakan kemampuan: 200 set/hari

Informasi detil

Deskripsi Produk

Apa Itu Bejana Tekan Petrokimia? Desain, Standar & Aplikasi

Menjawab pertanyaan inti: Apa itu bejana tekan petrokimia, dan bagaimana perbedaannya dengan peralatan tekan industri umum? Bejana tekan petrokimia adalah bejana tekan berkode ASME Bagian VIII yang dirancang khusus untuk layanan pemrosesan hidrokarbon, direkayasa untuk menahan suhu tinggi (-46°C hingga 540°C), tekanan tinggi (0,1-20 MPa), dan lingkungan kimia agresif termasuk hidrogen sulfida, hidrogen, dan asam hidrofluorat. Bejana ini mematuhi standar industri tambahan seperti API 660 (penukar panas shell-dan-tabung), API 661 (penukar panas berpendingin udara), dan NACE MR0175 / ISO 15156 untuk layanan gas asam di mana tekanan parsial H2S melebihi 0,05 kPa, yang memerlukan material yang dikontrol kekerasannya dan perlakuan panas pasca-pengelasan (PWHT) untuk mencegah keretakan tegangan sulfida (SSC).

1. Prinsip Desain Inti Bejana Tekan Petrokimia

Desain bejana petrokimia melampaui perhitungan tekanan ASME Bagian VIII untuk mengatasi kerapuhan hidrogen, kerapuhan temper, degradasi layanan asam, dan pembebanan termal siklik yang unik untuk lingkungan pemrosesan hidrokarbon.

  • **Kepatuhan Layanan Asam NACE MR0175:** Ketika aliran proses mengandung H2S pada tekanan parsial di atas 0,05 kPa (0,0007 psi) pada tekanan total di atas 0,45 MPa (65 psi), bejana tersebut termasuk dalam persyaratan layanan asam NACE MR0175 / ISO 15156. Komponen baja karbon harus dibatasi hingga kekerasan maksimum 22 HRC, dengan zona yang terpengaruh panas (HAZ) dikontrol hingga Vickers HV10 ≤ 248. Baja paduan rendah (misalnya, SA-387 Gr.11/22) memerlukan PWHT pada 620-690°C selama 1-2 jam per 25 mm ketebalan untuk mengurangi tegangan sisa di bawah 20% dari kekuatan luluh dan struktur mikro martensit keras temper yang rentan terhadap *keretakan tegangan sulfida (SSC)*.
  • **Kerusakan Hidrogen dan Degradasi Suhu Tinggi:** Dalam unit hidroproses (hydrotreater, hydrocracker), bejana beroperasi dengan tekanan parsial hidrogen 3-20 MPa pada 350-450°C. Pemilihan material mengikuti API 941 (kurva Nelson), yang mendefinisikan batas operasi aman untuk baja karbon, 1,25Cr-0,5Mo, dan 2,25Cr-1Mo. Di atas batas kurva Nelson, serangan hidrogen suhu tinggi (HTHA) menyebabkan pembentukan gelembung metana dan keretakan. *Parameter Larson-Miller* LMP = T(20 + log t) × 10³ memprediksi umur pecah rambat, di mana T adalah suhu Kelvin dan t adalah jam, memandu margin desain untuk masa pakai 20 tahun.
  • **Pencegahan Kerapuhan Temper:** Baja paduan rendah Cr-Mo yang melayani pada 350-575°C rentan terhadap kerapuhan temper—segregasi batas butir elemen P, Sn, Sb, dan As yang meningkatkan suhu transisi daktil-ke-getas (DBTT). *J-factor* = (Si + Mn) × (P + Sn) × 10&sup4; harus dijaga di bawah 100 untuk bejana 2,25Cr-1Mo, dicapai dengan menentukan baja dengan kemurnian rendah (P ≤ 0,010%, Sn ≤ 0,005%). Perlakuan panas langkah-demi-langkah selama fabrikasi memverifikasi pergeseran DBTT ≤ 28°C, memastikan startup yang aman dari suhu ambien tanpa patah getas.

2. Jenis Utama Bejana Tekan Petrokimia

Kompleks petrokimia menggunakan keluarga bejana tekan, masing-masing dioptimalkan untuk operasi unit tertentu dalam rantai penyulingan dan sintesis kimia. Tiga kategori utama menyumbang sebagian besar instalasi lapangan:

  • **Bejana Reaktor Hidroproses:** Reaktor berdinding tebal (100-250 mm) ini beroperasi pada 8-20 MPa dan 350-450°C dalam layanan hydrotreating dan hydrocracking. Dibangun dari 2,25Cr-1Mo-0,25V (dimodifikasi vanadium untuk ketahanan rambat yang lebih baik), mereka memiliki lapisan katalis internal dengan zona pendinginan hidrogen dingin di antara lapisan katalis. *Parameter Larson-Miller* memverifikasi umur pecah rambat 200.000 jam pada suhu desain. Berat bejana 500-1.500 ton memerlukan transportasi khusus dan derek angkat berat untuk pemasangan di lapangan, dengan pengelasan lapangan dan PWHT dilakukan di bawah persyaratan gabungan API 660/ASME.
  • **Bejana Penukar Panas Shell-dan-Tabung:** Dirancang sesuai API 620/660 dan TEMA Kelas R, bejana ini menangani pertukaran panas umpan/efluen, pendidihan ulang, dan kondensasi dalam unit petrokimia. Desain umum meliputi diameter shell 600-1.500 mm, panjang tabung 6-12 m, dan jumlah tabung 200-5.000. Material berkisar dari baja karbon (SA-516 Gr.70) untuk layanan hidrokarbon ringan hingga dupleks 2205 untuk air pendingin yang mengandung klorida. *Faktor koreksi perbedaan suhu rata-rata logaritmik (LMTD)* Ft > 0,75 dipertahankan melalui susunan tabung multi-jalur (shell TEMA G 1-2, 2-4, atau split-flow).
  • **Bejana Pemisah Tiga Fasa:** Bejana ASME horizontal (diameter 2-4 m, panjang 6-15 m) memisahkan minyak, gas, dan air di fasilitas petrokimia hulu dan hilir. Beroperasi pada 0,1-10 MPa dengan suhu desain dari -46°C hingga 200°C, mereka menggabungkan perangkat masuk (tipe bilah atau siklon), ekstraktor kabut (jaring kawat atau paket bilah), dan pelat bendung untuk kontrol antarmuka minyak-air. Waktu tinggal 1-5 menit di bagian cair memastikan pengendapan tetesan air 100 µm+ dihitung melalui hukum Stokes: vs = g·(ρw-ρo)·d² / (18·μo).

Matriks Perbandingan Jenis Bejana Tekan Petrokimia

Jenis Bejana

Layanan & Standar

Rentang Suhu

Ketebalan Dinding

Reaktor Hidroproses

HDT/HCK, ASME + API 941

350-450°C @ 8-20 MPa

100-250 mm (2,25Cr-1Mo-V)

Penukar Panas Shell-Tabung

Umpan/efluen, API 660/TEMA R

-46 hingga 540°C @ 0,1-10 MPa

12-60 mm (SA-516/2205)

Pemisah Tiga Fasa

Minyak/gas/air, ASME VIII

-46 hingga 200°C @ 0,1-10 MPa

16-80 mm (SA-516 Gr.70)

Pertanyaan yang Sering Diajukan (FAQ)

T: Apa yang memicu klasifikasi layanan asam NACE MR0175 untuk bejana tekan petrokimia?

J: Klasifikasi layanan asam dipicu ketika aliran proses mengandung H2S pada tekanan parsial di atas 0,05 kPa (0,0007 psia) pada tekanan total di atas 0,45 MPa (65 psia). Pada kondisi ini, keretakan tegangan sulfida (SSC) menjadi mode kegagalan yang mungkin terjadi untuk baja karbon dan paduan rendah. NACE MR0175 / ISO 15156 mewajibkan kekerasan maksimum (22 HRC untuk baja karbon), persyaratan PWHT, dan pembatasan material untuk mencegah kegagalan SSC getas di sepanjang zona yang terpengaruh panas.

T: Bagaimana kurva Nelson API 941 memandu pemilihan material untuk layanan hidrogen?

J: Kurva Nelson memplot tekanan parsial hidrogen terhadap suhu operasi, mendefinisikan zona operasi aman untuk setiap tingkatan baja. Di bawah kurva baja karbon, SA-516 Gr.70 dapat diterima. Di atasnya, 1,25Cr-0,5Mo (SA-387 Gr.11) diperlukan; pada tingkat keparahan yang lebih tinggi, 2,25Cr-1Mo (SA-387 Gr.22) atau 2,25Cr-1Mo-0,25V yang dimodifikasi vanadium ditentukan. Melebihi batas kurva berisiko serangan hidrogen suhu tinggi (HTHA), menyebabkan pembentukan gelembung metana yang tidak dapat diubah dan keretakan di dalam baja.

T: Apa itu J-factor dan mengapa penting untuk bejana petrokimia 2,25Cr-1Mo?

J: J-factor = (Si + Mn) × (P + Sn) × 10&sup4; mengukur kerentanan terhadap kerapuhan temper pada baja paduan rendah Cr-Mo. J-factor di bawah 100 memastikan bahwa segregasi batas butir elemen pengotor (P, Sn, Sb, As) tetap di bawah ambang batas yang meningkatkan suhu transisi daktil-ke-getas (DBTT) lebih dari 28°C selama pendinginan bertahap. Bejana dengan J > 100 berisiko patah getas selama startup dingin, karena DBTT dapat bergeser di atas suhu ambien setelah bertahun-tahun layanan suhu tinggi.

T: Berapa waktu tinggal minimum untuk pemisahan tiga fasa yang efektif dalam pemisah petrokimia?

J: Waktu tinggal bagian cair harus cukup untuk tetesan air ≥ 100 µm mengendap dari fasa minyak. Menggunakan hukum Stokes: vs = g·(ρw - ρo)·d² / (18·μo), kecepatan pengendapan terminal untuk tetesan 100 µm dalam minyak mentah ringan (μo = 5 cP, Δρ = 100 kg/m³) adalah sekitar 0,001 m/s. Untuk kedalaman cairan 2 m, ini memerlukan 2.000 detik (33 menit), tetapi dengan bantuan koalescer, waktu tinggal praktis 1-5 menit mencapai pemisahan air 95%+ untuk tetesan ≥ 150 µm.
