Apa itu Reaktor Pabrik Proses?

Rincian produk
Tempat asal: Tiongkok
Nama merek: Center Enamel
Sertifikasi: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: 2000
Waktu pengiriman: 2 bulan
Syarat-syarat pembayaran: L/C,T/T
Menyediakan kemampuan: 200 set/hari

Informasi detil

Deskripsi Produk

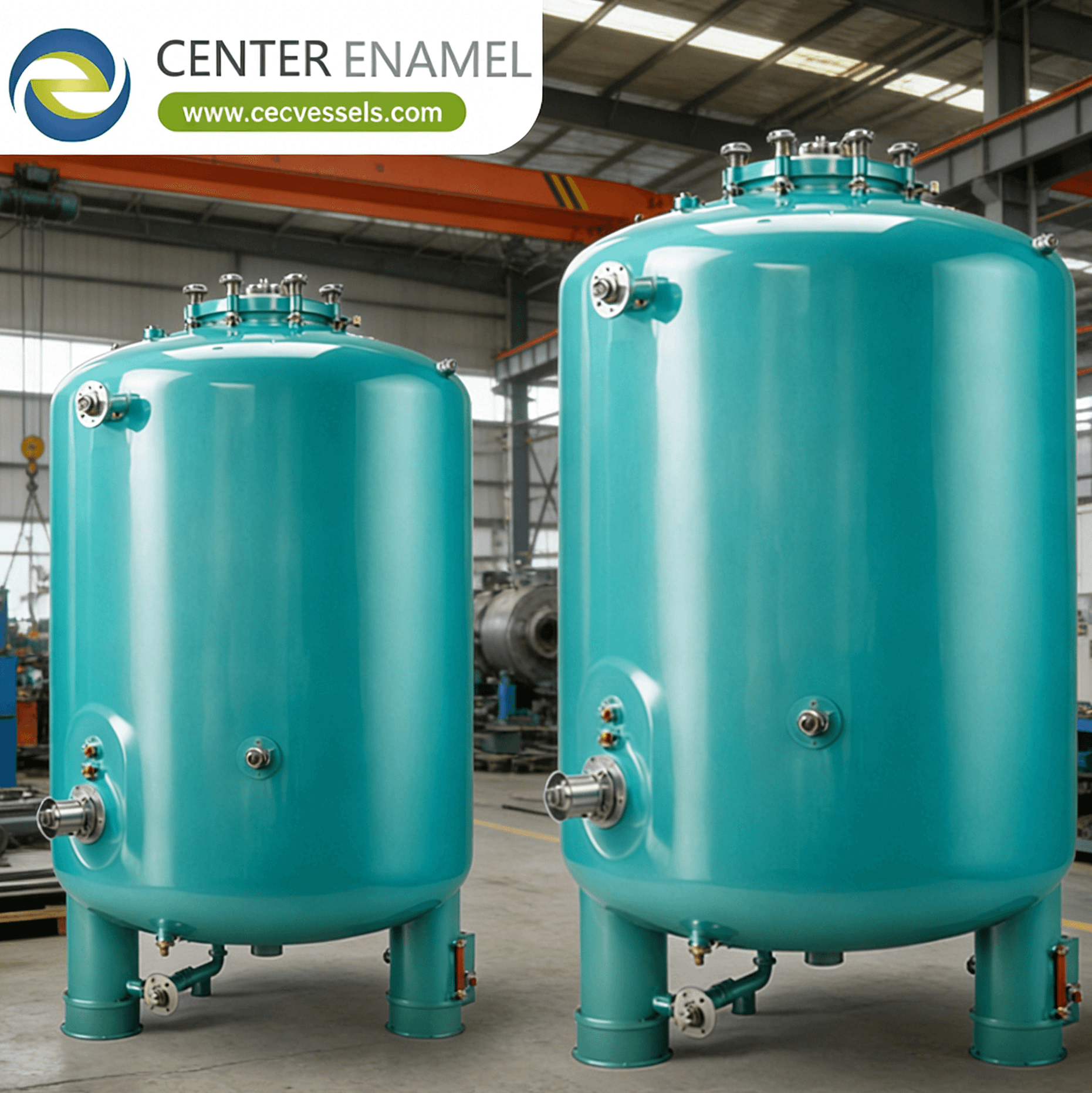

Apa Itu Reaktor Pabrik Proses? Desain, Integrasi & Aplikasi

Menjawab pertanyaan inti: Apa itu reaktor pabrik proses, dan bagaimana reaktor tersebut mengintegrasikan rekayasa reaksi kimia dengan sistem kontrol tingkat pabrik, utilitas, dan keselamatan? Reaktor pabrik proses adalah unit konversi inti dalam fasilitas manufaktur kimia, yang direkayasa sebagai sistem terintegrasi yang menggabungkan kinetika reaksi, perpindahan panas (U = 300-1.500 W/m²K), pencampuran (konfigurasi CSTR, PFR, atau unggun tersusun), dan sistem instrumentasi keselamatan. Diukur dengan *bilangan Damkohler* Da = k·τ (di mana k adalah konstanta laju dan τ adalah waktu tinggal), reaktor ini menangani kapasitas produksi 1.000-500.000 ton/tahun. Integrasi dengan *Distributed Control System (DCS)* pada laju pemindaian 1-10 Hz memungkinkan pemantauan waktu nyata suhu, tekanan, komposisi, dan aliran, dengan *Advanced Process Control (APC)* dan *Process Analytical Technology (PAT)* mengoptimalkan hasil dan selektivitas dalam ±0,5% dari target desain.

1. Prinsip Desain Inti Reaktor Pabrik Proses

Desain reaktor pabrik proses mengintegrasikan rekayasa reaksi kimia (kinetika, termodinamika, fenomena transpor) dengan rekayasa mekanik (material, tekanan, perpindahan panas) dan kontrol proses (instrumentasi, keselamatan, optimasi). Tiga prinsip mengatur desain terintegrasi:

  • **Pemilihan Reaktor dan Analisis Bilangan Damkohler:** *Bilangan Damkohler* Da = k·τ mengukur rasio laju reaksi terhadap laju transpor konvektif. Untuk Da > 1, reaksi lebih cepat daripada pencampuran—reaktor berperilaku seperti PFR atau reaktor batch. Untuk Da 50 (aliran sumbat dengan sedikit aliran balik), Pe < 1 (CSTR tercampur sepenuhnya). Untuk reaksi orde pertama dalam PFR, konversi X = 1 - exp(-Da); untuk CSTR, X = Da/(1+Da). Pilihan antara CSTR dan PFR bergantung pada orde reaksi, persyaratan selektivitas, dan manajemen panas—CSTR memberikan suhu seragam untuk reaksi eksotermik, sedangkan PFR mencapai konversi per lintasan yang lebih tinggi untuk reaksi yang dibatasi kesetimbangan.
  • **Integrasi Perpindahan Panas dan Manajemen Termal:** Reaktor eksotermik memerlukan pembuangan panas berkelanjutan untuk mempertahankan operasi isotermal dan mencegah pelarian termal. *Koefisien perpindahan panas keseluruhan* U = 1/(1/hi + tw/kw + 1/ho + fouling) berkisar dari 300-500 W/m²K untuk CSTR berjaket (dengan lapisan kaca mengurangi U sebesar 30-40%), 500-1.000 W/m²K untuk CSTR koil internal, dan 800-1.500 W/m²K untuk PFR shell-and-tube. *Kriteria pelarian termal* (kelas kritis Stoessel) mengklasifikasikan panas yang dihasilkan reaksi versus kapasitas pendinginan: Kelas 1 (ΔTad 200°C memerlukan pendinginan darurat atau pemadaman). Untuk reaksi yang rentan terhadap pelarian (nitrasi, polimerisasi), sistem *pendinginan darurat* dan *injeksi inhibitor* ditentukan berdasarkan metodologi DIERS (Design Institute for Emergency Relief Systems).
  • **Integrasi DCS dan Kontrol Proses Lanjutan:** Reaktor dilengkapi dengan: pemancar suhu (RTD PT100, 3-kawat, ±0,5°C) di 5-20 lokasi; pemancar tekanan (kapasitansi atau piezoresistif, ±0,1% FS) pada umpan, reaktor, dan pelepas; pengukur aliran (Coriolis untuk massa, ±0,5%; magnetik untuk cairan konduktif, ±0,2%; vortex untuk gas, ±1%); dan penganalisis komposisi (FTIR online, NIR, atau GC dengan waktu siklus 1-5 menit) untuk *PAT (Process Analytical Technology)*. DCS memindai pada 1-10 Hz, dengan loop kontrol PID mengelola suhu (kaskade: suhu reaktor → suhu masuk jaket → katup uap/pendingin), tekanan (regulator tekanan balik pada reaktor fase gas), dan aliran umpan (kontrol rasio untuk keseimbangan stoikiometri). *APC (Advanced Process Control)* menggunakan kontrol prediktif model (MPC) untuk mengoptimalkan interaksi multi-variabel, mengurangi variabilitas sebesar 30-60% dibandingkan kontrol PID loop tunggal.

2. Jenis Utama Reaktor Pabrik Proses

Pabrik proses industri menggunakan konfigurasi reaktor yang sesuai dengan kimia reaksi, skala produksi, dan ekonomi proses. Tiga konfigurasi mewakili desain dominan dalam manufaktur kimia:

  • **Continuous Stirred Tank Reactor (CSTR):** Bejana ASME ini (1-50 m³, 0,1-10 MPa) memiliki pengadukan mekanis (impeler Rushton atau bilah miring, D/T = 0,33-0,5, N = 50-300 RPM) yang mempertahankan suhu dan konsentrasi yang hampir seragam. *Distribusi waktu tinggal (RTD)* mengikuti model tangki seri, dengan bilangan Peclet Pe < 1 untuk satu tangki yang tercampur dengan baik. CSTR lebih disukai untuk: reaksi fase cair yang memerlukan suhu seragam (polimerisasi, esterifikasi), reaksi dengan sensitivitas selektivitas rendah terhadap konversi, dan proses yang memerlukan penambahan/pembuangan katalis berkelanjutan. Kaskade Multi-CSTR (3-5 tangki) mendekati perilaku PFR untuk konversi per lintasan yang lebih tinggi, dengan konversi X_n = 1 - (1+Da·n)⁻ⁿ untuk n CSTR berukuran sama secara seri.
  • **Plug Flow Reactor (PFR) / Reaktor Tubular:** Reaktor bundel tabung atau tabung tunggal ASME ini (ID tabung 25-100 mm, panjang 5-50 m) mencapai perilaku aliran sumbat dengan sedikit pencampuran aksial (Pe > 50). *Kecepatan ruang* SV = v/L = 1/τ mendefinisikan throughput per unit volume reaktor. PFR lebih disukai untuk: reaksi fase gas (perengkahan uap, oksidasi parsial), reaksi yang dibatasi kesetimbangan yang memerlukan konversi per lintasan tinggi, dan reaksi cepat di mana distribusi waktu tinggal yang sempit memaksimalkan selektivitas. Untuk reaksi fase gas eksotermik, konfigurasi multi-tabung (ribuan tabung 25-50 mm dalam selubung, dengan katalis di dalam tabung dan pendinginan di sisi selubung) menyediakan area perpindahan panas 50-500 m²/m³ volume reaktor.
  • **Reaktor Katalitik Unggun Tersusun:** Bejana ASME ini (diameter 0,5-20 m, tinggi 2-30 m) berisi unggun tetap partikel katalis padat (ekstrudat atau bola berukuran 3-10 mm) tempat fluida mengalir. *Persamaan Ergun* ΔP/L = 150·μ·v·(1-ε)²/(dp²·ε³) + 1,75·ρ·v²·(1-ε)/(dp·ε³) memprediksi penurunan tekanan (biasanya 0,01-0,5 bar/m), membatasi ukuran partikel katalis dan laju aliran. Reaktor unggun tersusun melayani: perengkahan katalitik (Pt-Sn/Al2O3, 400-550°C, 0,5-3 MPa), sintesis metanol (Cu-ZnO-Al2O3, 200-300°C, 5-10 MPa), dan sintesis amonia (Fe-K2O-Al2O3, 400-550°C, 10-30 MPa). Desain aliran radial (aliran masuk atau keluar melalui unggun katalis anular) mengurangi penurunan tekanan sebesar 50-80% dibandingkan aliran aksial untuk bejana berdiameter besar.

Matriks Perbandingan Jenis Reaktor Pabrik Proses

Jenis Reaktor

Model Pencampuran

Perpindahan Panas (U)

Rentang Kapasitas

CSTR

Tercampur Balik (Pe < 1)

300-1.000 W/m²K (jaket/koil)

1-50 m³ per bejana

PFR / Tubular

Aliran sumbat (Pe > 50)

800-1.500 W/m²K (shell-tube)

0,1-10 m³ per bundel tabung

Unggun Tersusun

Aliran sumbat dengan ΔP (Ergun)

100-400 W/m²K (dinding unggun)

1-500 m³ volume katalis

Pertanyaan yang Sering Diajukan (FAQ)

T: Apa itu bilangan Damkohler dan bagaimana cara memandu pemilihan reaktor?

J: Bilangan Damkohler Da = k·τ adalah rasio laju reaksi (ditandai dengan konstanta laju k) terhadap laju aliran konvektif (ditandai dengan waktu tinggal τ). Untuk Da > 1, reaksi lebih cepat daripada waktu tinggal fluida—konversi penuh dapat dicapai dalam PFR atau reaktor batch. Untuk Da < 0,1, reaksi lambat dibandingkan dengan pencampuran—CSTR dengan konsentrasi seragam sesuai. Untuk Da menengah (0,1-1), pilihan bergantung pada persyaratan selektivitas: CSTR memberikan kondisi seragam (lebih baik untuk selektivitas yang sensitif terhadap suhu), sedangkan PFR memberikan distribusi waktu tinggal yang sempit (lebih baik untuk reaksi berurutan di mana produk antara diinginkan).

T: Bagaimana DCS terintegrasi dengan reaktor pabrik proses untuk keselamatan dan optimasi?

J: DCS terintegrasi pada tiga tingkat: (1) kontrol regulasi dasar—loop PID yang mempertahankan suhu, tekanan, level, dan aliran pada setpoint (laju pemindaian 1-10 Hz, eksekusi loop 100-500 ms); (2) sistem instrumentasi keselamatan (SIS)—solver logika independen per IEC 61511 yang memulai shutdown, pendinginan darurat, atau dekompresi ketika variabel proses melebihi batas keselamatan (berperingkat SIL 1-3, waktu respons 1-5 detik); (3) kontrol proses lanjutan (APC)—kontrol prediktif model (MPC) yang mengoptimalkan interaksi multi-variabel (misalnya, hasil vs. selektivitas vs. biaya utilitas) menggunakan model prinsip pertama atau empiris. PAT (penganalisis online) memberikan data komposisi waktu nyata ke APC, memungkinkan kontrol umpan maju yang mengantisipasi gangguan sebelum memengaruhi kualitas produk.

T: Apa itu klasifikasi kritis Stoessel dan mengapa penting untuk keselamatan termal reaktor?

J: Klasifikasi Stoessel (dikembangkan oleh Francis Stoessel di Ciba-Geigy) mengkategorikan bahaya termal reaksi eksotermik berdasarkan: ΔTad (kenaikan suhu adiabatik jika semua reaktan bereaksi tanpa pembuangan panas), MTSR (Suhu Maksimum Reaksi Sintesis—suhu yang dicapai jika semua reaktan yang terakumulasi bereaksi secara adiabatik), dan suhu di mana reaksi dekomposisi dimulai. Kelas 1: ΔTad < 50°C, MTSR di bawah titik mulai dekomposisi—aman dengan pendinginan standar. Kelas 2: 50 < ΔTad < 200°C, MTSR mendekati dekomposisi—memerlukan pendinginan darurat. Kelas 3: MTSR melebihi titik mulai dekomposisi—memerlukan pemadaman, injeksi inhibitor, atau pelepas darurat yang diukur sesuai DIERS. Kelas 4-5: dekomposisi cepat dan mandiri—memerlukan desain yang secara inheren lebih aman (ukuran batch berkurang, aliran kontinu).

T: Apa yang menentukan pilihan antara reaktor unggun tetap dan unggun terfluidisasi untuk proses katalitik?

J: Reaktor unggun tetap lebih sederhana (tidak ada pengikisan katalis, penurunan keausan katalis lebih rendah, penurunan tekanan lebih rendah dalam desain aliran radial) tetapi menderita: titik panas suhu (hingga 50°C di atas rata-rata) dalam reaksi eksotermik, kesulitan dalam regenerasi katalis (memerlukan shutdown), dan keterbatasan perpindahan panas (U = 100-400 W/m²K). Reaktor unggun terfluidisasi mencapai operasi yang hampir isotermal (titik panas < 5°C), memungkinkan regenerasi katalis online (CCR—regenerasi katalis kontinu), dan memiliki perpindahan panas yang sangat baik (U = 500-2.000 W/m²K) tetapi memerlukan: ukuran partikel katalis 20-150 μm (untuk fluidisasi), penurunan tekanan per unit lebih tinggi (0,5-1,0 bar), dan menangani keausan katalis (penggantian 0,1-1%/hari). Unggun terfluidisasi lebih disukai untuk: FCC (Fluid Catalytic Cracking), MTO (Methanol-to-Olefins), dan reaksi eksotermik yang dibatasi kesetimbangan.

Tag: Reaktor Baja Tahan Karat, Sistem Reaktor Kimia, Reaktor Kimia Industri
