Deskripsi Produk

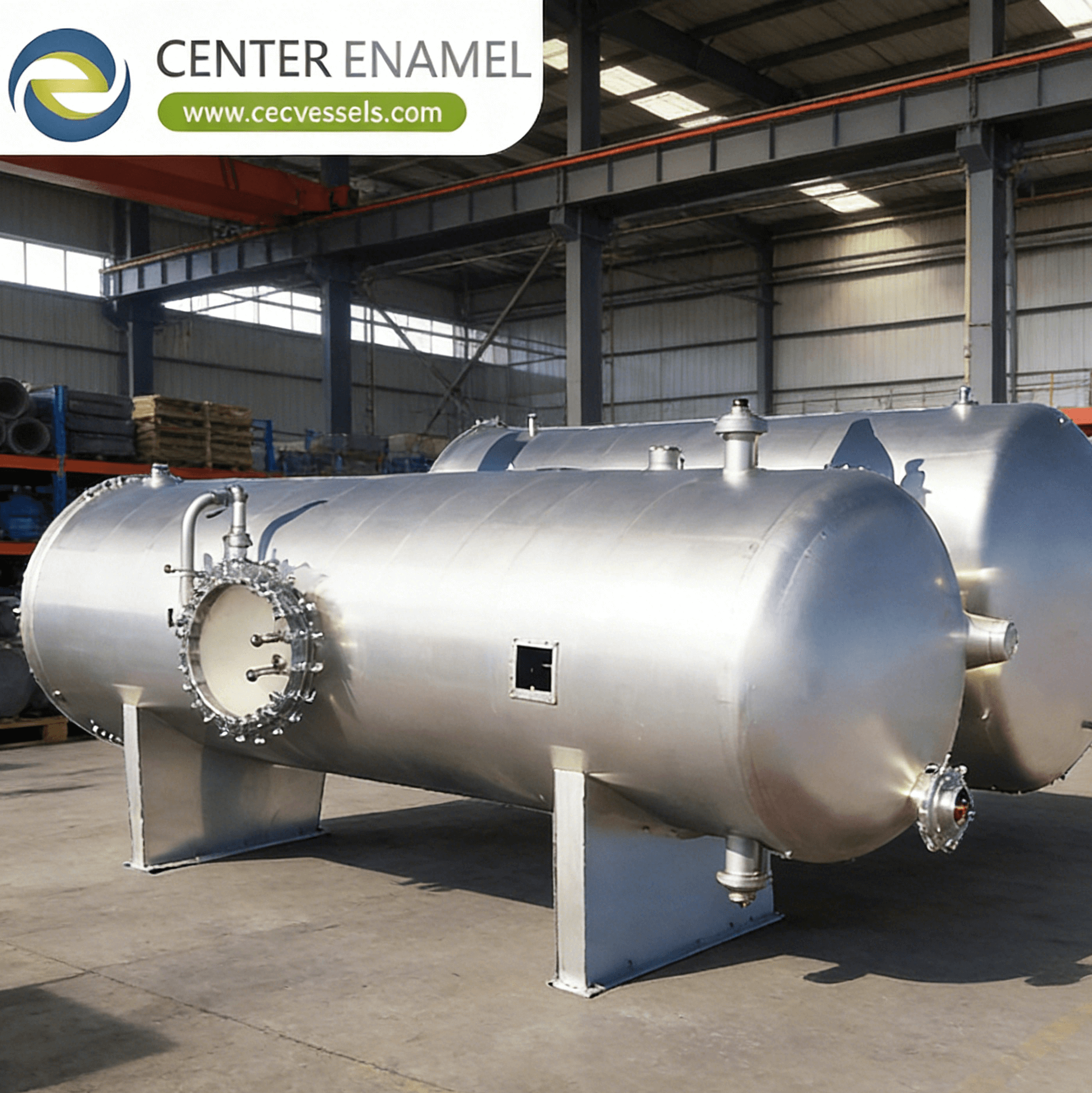

Apa Itu Bejana Tekanan Bahan Kimia Murni? Desain, Prinsip & Aplikasi

Menjawab pertanyaan inti: Apa itu bejana tekanan bahan kimia murni, dan bagaimana cara mendukung produksi batch bernilai tinggi yang fleksibel dalam manufaktur farmasi dan bahan kimia khusus? Bejana tekanan bahan kimia murni adalah reaktor batch serbaguna yang sesuai dengan ASME Section VIII yang dirancang untuk produksi berbasis kampanye intermediet farmasi bernilai tinggi, agrokimia, dan bahan kimia khusus. Menampilkan lapisan kaca-fused-to-steel (GFS) (Ra < 0,8 µm) atau permukaan 316L yang dipoles secara elektro, bejana ini menangani volume 50 hingga 10.000 L pada tekanan desain 0,1-6 MPa dan suhu dari -20°C hingga 200°C. Kepatuhan ICH Q7 GMP memerlukan sistem pembersihan di tempat (CIP) yang tervalidasi yang mencapai pergantian produk dalam 2-4 jam, dengan pengujian ekstraktif dan lindi mengkonfirmasi tidak ada kontaminasi silang antar kampanye.

1. Prinsip Desain Inti untuk Bejana Bahan Kimia Murni Serbaguna

Desain bejana bahan kimia murni memprioritaskan fleksibilitas—mendukung berbagai kimia reaksi dalam satu siklus kampanye—sambil mempertahankan kebersihan tingkat GMP, keserbagunaan perpindahan panas, dan kontrol pencampuran yang tepat di berbagai rentang viskositas.

  • **Konfigurasi Reaktor Serbaguna:** Bejana harus mengakomodasi berbagai operasi unit—kristalisasi, hidrogenasi, kondensasi, dan distilasi—dalam selubung yang sama. Ini membutuhkan jaket multi-zona (bawah + samping, tipe setengah pipa atau dimple) yang menyediakan koefisien perpindahan panas 400-700 W/m²K untuk pemanasan (uap, minyak panas) dan 300-500 W/m²K untuk pendinginan (air dingin, glikol). *Nilai U keseluruhan* memperhitungkan resistansi film sisi jaket, konduksi dinding (lapisan kaca 4-6 mm menambah resistansi termal 0,5-1,0 m²K/W), dan resistansi sisi proses. *Bilangan Reynolds* fluida jaket harus melebihi 10.000 untuk mempertahankan perpindahan panas turbulen di semua kondisi layanan.
  • **Lapisan Kaca dan Kemurnian Produk:** Lapisan GFS memberikan inertness kimia di seluruh rentang pH (0-14) dan mencegah kontaminasi ion logam yang dapat mengkatalisis degradasi atau mengubah selektivitas reaksi. Glasir kaca (biasanya ketebalan 0,8-2,0 mm, dibakar pada 820-930°C) mencapai kekasaran permukaan Ra < 0,8 µm, menghilangkan celah tempat residu produk dapat menumpuk dan memungkinkan CIP yang tervalidasi. *Tes Holiday* (tes percikan tegangan tinggi pada 2.000-5.000 V) memverifikasi kontinuitas lapisan 100%, dengan pengujian tahunan mendeteksi lubang jarum dari benturan mekanis atau kejutan termal. Bejana berlapis kaca menerima gasket PTFE dan sumbat perbaikan tantalum (hingga 3 sumbat per m² sebelum pelapisan ulang diperlukan).
  • **Keserbagunaan Agitasi dan Pencampuran:** Bejana serbaguna harus mencapai dispersi geser tinggi (untuk emulsi dan reaksi cepat) dan pencampuran massal geser rendah (untuk kristalisasi dan produk yang sensitif terhadap geser). *Bilangan Reynolds impeller* Re = ρND²/μ memandu rezim operasi: Re > 10⁴ untuk pencampuran turbulen dengan turbin Rushton atau impeller bilah miring, Re = 10-10⁴ untuk aliran transisi dalam media kental dengan impeller jangkar atau pita heliks. Penggerak kecepatan variabel (20-200% dari kecepatan nominal) dan konfigurasi multi-impeller (misalnya, dua impeller bilah miring pada D/T = 0,4, berjarak 1,5× diameter impeller) mencakup rentang viskositas penuh dari 1 cP (pelarut) hingga 50.000 cP (polimer dan pasta).

2. Jenis Utama Bejana Tekanan Bahan Kimia Murni

Bejana bahan kimia murni diklasifikasikan berdasarkan sistem material/lapisan dan desain agitasi, masing-masing dioptimalkan untuk keluarga produk dan persyaratan GMP tertentu. Tiga konfigurasi mewakili sebagian besar instalasi:

  • **Reaktor Serbaguna Berlapis Kaca:** Bejana baja berlapis GFS ini (500-10.000 L, 0,1-6 MPa, -20°C hingga 200°C) adalah tulang punggung produksi intermediet bahan kimia murni dan farmasi. Lapisan kaca memberikan kompatibilitas kimia universal kecuali untuk agen fluorinasi kuat (HF, F2) dan kaustik panas kuat (NaOH > 20% di atas 80°C). Konfigurasi standar meliputi agitator Rushton atau bilah miring dengan segel mekanis (API 682 Plan 53 segel ganda), 2-4 baffle dengan jarak 90° (lebar = T/12), dan katup flush bawah (nol dead leg) untuk pengosongan produk yang lengkap. Bola semprot CIP (tetap atau berputar) memberikan larutan pembersih 2-4 bar untuk pergantian produk yang tervalidasi.
  • **Reaktor GMP 316L Dipoles Elektro:** Bejana yang sesuai dengan ASME-BPE ini (100-5.000 L, 0,1-3 MPa, -20°C hingga 200°C) menampilkan baja tahan karat 316L dengan S ≤ 0,035%, dipoles secara elektro hingga Ra ≤ 0,4 µm (finishing SF1). Lebih disukai untuk sintesis API farmasi steril di mana fragmen kaca akan menimbulkan risiko kontaminasi, mereka memerlukan pasivasi (perlakuan asam nitrat ASTM A967 atau asam sitrat) untuk mempertahankan film pasif Cr2O3. Fitting klem sanitasi (seri ASME-BPE JT) dan katup diafragma nol-dead-leg menghilangkan celah. Dokumentasi validasi penuh (DQ/IQ/OQ/PQ per GAMP 5) mendukung catatan elektronik 21 CFR Bagian 11 untuk kepatuhan GMP.
  • **Reaktor Bahan Kimia Murni Tekanan Tinggi Hastelloy C-276:** Bejana paduan padat ini (50-2.000 L, 1,0-10 MPa, -50°C hingga 300°C) menangani kimia agresif—brominasi, klorinasi, dan katalisis asam kuat—pada kondisi di mana lapisan kaca akan gagal. Komposisi C-276 (Ni-16Cr-16Mo-4W) tahan terhadap lingkungan asam pengoksidasi dan pereduksi, dengan PREN = 65,3 menyediakan CPT > 100°C dalam layanan klorida. Kumparan internal (bundel tabung-U Hastelloy) melengkapi jaket untuk perpindahan panas yang ditingkatkan pada ΔT tinggi (uap 200°C vs. glikol -30°C). Bejana ini melayani sintesis HPAPI (Bahan Farmasi Aktif Poten Tinggi) dengan penahanan hingga OEL < 10 µg/m³.

Matriks Perbandingan Jenis Bejana Tekanan Bahan Kimia Murni

Jenis Bejana

Material / Lapisan

Rentang Volume

Tingkat GMP

Reaktor Berlapis Kaca

Glasir GFS (Ra < 0,8 µm)

500-10.000 L

ICH Q7 GMP

316L Dipoles Elektro

316L, finishing SF1 (Ra ≤ 0,4 µm)

100-5.000 L

ASME-BPE + 21 CFR 11

Hastelloy C-276

Paduan C-276 (PREN 65,3)

50-2.000 L

ICH Q7 + penahanan HPAPI

Pertanyaan yang Sering Diajukan (FAQ)

T: Apa perbedaan antara bejana tekanan bahan kimia murni berlapis kaca dan bejana 316L yang dipoles secara elektro?

J: Bejana berlapis kaca (GFS) menawarkan kompatibilitas kimia universal (pH 0-14, kecuali HF dan kaustik pekat panas) dengan biaya lebih rendah, tetapi glasir kaca rapuh dan rentan terhadap kejutan termal (maksimum ΔT 120°C) dan kerusakan mekanis. Bejana 316L yang dipoles secara elektro (Ra ≤ 0,4 µm) tidak dapat pecah dan lebih disukai untuk sintesis API steril di mana kontaminasi fragmen kaca merupakan risiko, tetapi 316L memiliki ketahanan korosi terbatas terhadap klorida (CPT 35°C) dan asam kuat. Bejana berlapis kaca melayani kampanye serbaguna; bejana 316L melayani jalur produksi GMP khusus dengan protokol pasivasi yang tervalidasi.

T: Bagaimana validasi CIP dilakukan untuk bejana bahan kimia murni serbaguna?

J: Validasi CIP per ICH Q7 dan ASME-BPE memerlukan: (1) Kualifikasi Instalasi (IQ) memverifikasi cakupan bola semprot melalui tes cakupan riboflavin (pewarna terlihat UV); (2) Kualifikasi Operasi (OQ) mengkonfirmasi parameter pembersihan (laju aliran, suhu, waktu, konsentrasi) per resep yang tervalidasi; (3) Kualifikasi Kinerja (PQ) menganalisis air bilasan untuk residu produk (TOC < 10 ppm, konduktivitas < 1,5 µS/cm) dan bahan farmasi aktif (batas deteksi HPLC = 1/1000 dosis terapeutik). Siklus CIP (2-4 jam) meliputi pra-bilas, pencucian kaustik (NaOH 1-2%, 70-80°C), bilas menengah, pencucian asam (HNO3 1%, ambien), dan bilas akhir hingga kualitas WFI.

T: Apa itu tes Holiday dan mengapa diperlukan untuk bejana berlapis kaca?

J: Tes Holiday (tes percikan tegangan tinggi pada 2.000-5.000 V tergantung pada ketebalan lapisan) mendeteksi lubang jarum, fishscaling, atau kerusakan mekanis pada glasir kaca dengan menerapkan tegangan melintasi lapisan. Sikat atau rol konduktif melewati permukaan internal; setiap ketidaksinambungan (holiday) menghasilkan percikan yang terlihat dan sinyal suara. Standar ASME/PEI memerlukan tes holiday setelah fabrikasi dan setiap tahun selama layanan. Lubang jarum mengekspos baja di bawahnya terhadap cairan proses korosif, yang dapat menyebabkan perforasi dinding yang cepat dan pelepasan fragmen kaca. Area yang rusak diperbaiki dengan sumbat tantalum (hingga 3 per m² sebelum pelapisan ulang penuh diperlukan).

T: Tingkat penahanan apa yang diperlukan untuk bejana tekanan bahan kimia murni HPAPI?

J: Bahan Farmasi Aktif Poten Tinggi (HPAPI) dengan OEL (Batas Paparan Kerja) di bawah 10 µg/m³ memerlukan desain penahanan termasuk: bejana tertutup rapat dengan segel mekanis ganda API 682 Plan 53, kotak sarung tangan isolator untuk operasi pengisian/pengosongan, udara buang yang difilter HEPA (H14, 99,995% pada 0,3 µm), RTP (Rapid Transfer Port) untuk transfer material, dan pengujian usap (residu permukaan < 1 µg/100 cm²) antar kampanye. Bejana itu sendiri harus mencapai kekedapan udara yang diverifikasi dengan tes kebocoran helium pada 1×10⁻⁵ mbar·L/s, dengan penutup flensa yang dibaut dan gasket amplop PTFE. Penanganan padatan (pengeringan, penggilingan) memerlukan tindakan penahanan tambahan.
