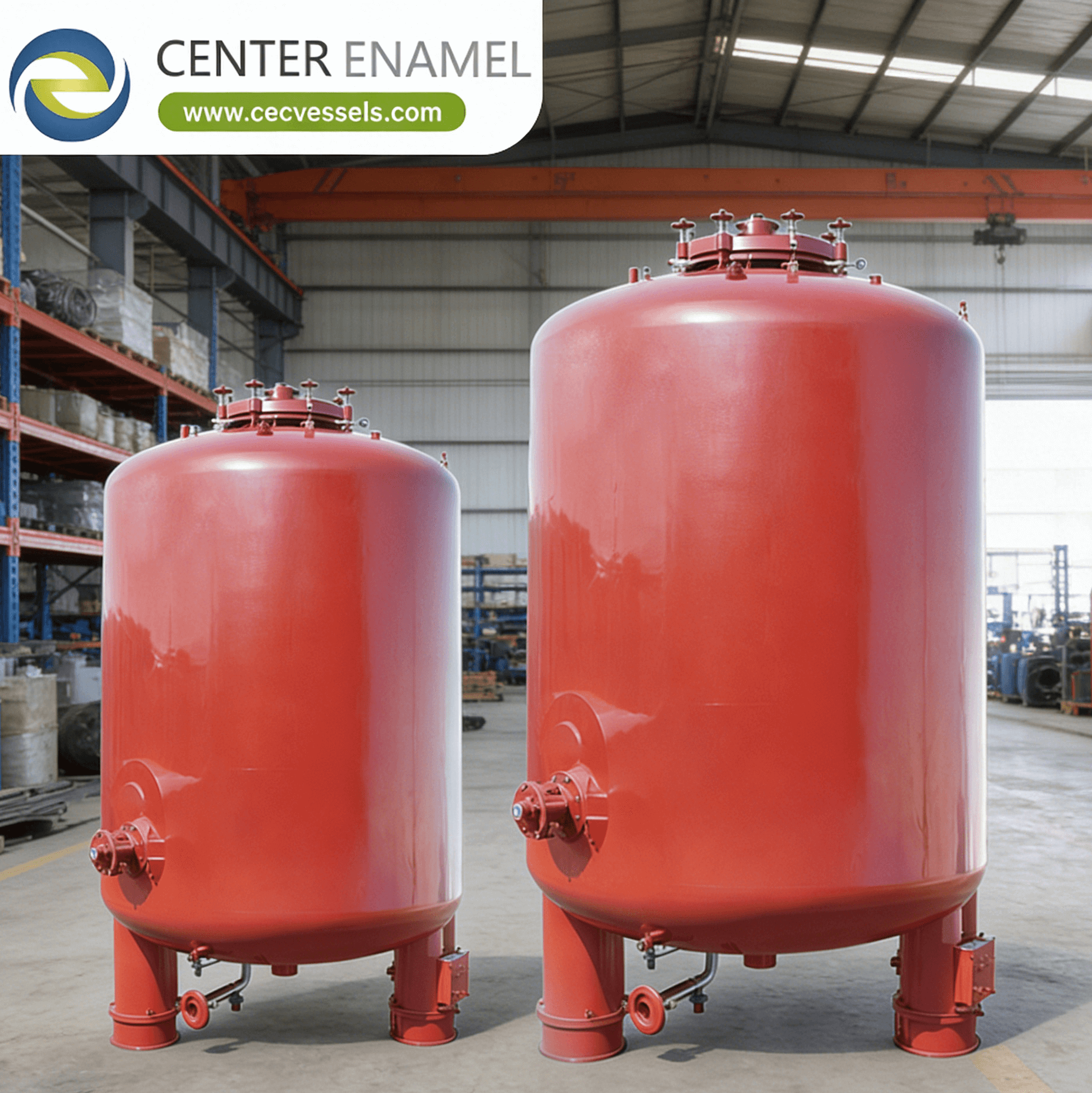

Apa Itu Kapal Tekanan Suhu Rendah?

Rincian produk
Tempat asal: Tiongkok
Nama merek: Center Enamel
Sertifikasi: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: 2000
Waktu pengiriman: 2 bulan
Syarat-syarat pembayaran: L/C,T/T
Menyediakan kemampuan: 200 set/hari

Informasi detil

Deskripsi Produk

Apa Itu Bejana Tekan Suhu Rendah? Desain, Material & Aplikasi

Menjawab pertanyaan inti: Apa itu bejana tekan suhu rendah, dan modifikasi material serta desain apa yang diperlukan untuk operasi yang aman di bawah -46°C? Bejana tekan suhu rendah adalah bejana yang sesuai dengan ASME Section VIII yang dirancang untuk layanan di bawah -46°C (ambang batas di mana baja karbon berubah menjadi rapuh), memerlukan material dengan ketangguhan suhu rendah yang terverifikasi. *Suhu Logam Desain Minimum (MDMT)* menentukan pemilihan material: di bawah -46°C, baja karbon butir halus yang dinormalisasi (SA-516 Gr.70N) dengan pengujian impak Charpy V-notch (CVN) sesuai ASME Section VIII UG-84 diperlukan; di bawah -104°C, baja nikel 9% (SA-353) atau baja tahan karat austenitik (304L/316L) digunakan; di bawah -196°C, hanya baja austenitik, aluminium (5083), atau baja Ni 9% yang cocok untuk layanan LNG (-162°C), oksigen cair (-183°C), dan nitrogen cair (-196°C).

1. Prinsip Desain Inti untuk Layanan Suhu Rendah

Desain bejana suhu rendah berpusat pada pencegahan patah getas—mode kegagalan katastropik di mana retakan merambat dengan kecepatan mendekati suara melalui dinding bejana tanpa deformasi plastis yang terukur. Tiga prinsip metalurgi dan desain mengatur operasi yang aman:

  • **Verifikasi Ketangguhan Impak Charpy V-notch:** ASME Section VIII UG-84 mewajibkan pengujian impak CVN pada atau di bawah MDMT. Spesimen uji (10×10×55 mm dengan takik V 2 mm, dimesin sesuai ASTM E23) dipukul oleh palu pendulum; energi yang diserap (dalam Joule) harus melebihi nilai minimum yang ditentukan berdasarkan ketebalan material. Untuk SA-516 Gr.70N pada -46°C, CVN minimum adalah 18-27 J (tergantung ketebalan). Untuk baja Ni 9% (SA-353) pada -196°C, nilai CVN 40-70 J dapat dicapai karena fase austenit yang stabil. *Ekspansi lateral* (minimum 0,38 mm) dan *penampilan patahan geser* (minimum 70% untuk spesimen ukuran penuh) memberikan kriteria penerimaan sekunder.
  • **Kontrol Suhu Transisi Getas-ke-Rapuh (DBTT):** Logam BCC (kubik berpusat pada badan)—baja karbon, baja paduan rendah, dan grade feritik kromium—menunjukkan DBTT di mana mode patah bergeser dari getas (koalesensi mikrovakum) ke rapuh (belahan). DBTT baja karbon kira-kira -20°C hingga -40°C, sehingga layanan di bawah -46°C memerlukan material austenitik (struktur FCC, tanpa DBTT) atau baja Ni 9%, yang penambahan nikelnya menurunkan DBTT hingga di bawah -196°C. *50% FATT (Suhu Transisi Penampilan Patah)*, di mana 50% patah getas dan 50% patah rapuh diamati, harus setidaknya 15-30°C di bawah MDMT. Praktik butir halus (ASTM E112, ukuran butir No. 5 atau lebih halus) dan perlakuan panas normalisasi mengurangi DBTT sebesar 10-20°C.
  • **Manajemen Tegangan Termal dan Ekspansi Diferensial:** Bejana suhu rendah mengalami ekspansi termal diferensial ekstrem antara bejana dalam yang dingin dan jaket luar atau penyangga bersuhu ambien. Untuk bejana dalam baja Ni 9% pada -162°C dan bejana luar baja karbon pada +20°C, kontraksi diferensial kira-kira 2,7 mm/m panjang, memerlukan sambungan fleksibel (belos atau selang logam fleksibel) pada semua perpipaan. *ASME Section VIII Appendix 3* membahas desain rok penyangga untuk bejana dingin: sambungan rok-ke-kulit harus mencakup bagian transisi termal untuk membatasi tegangan termal di bawah kekuatan luluh pada suhu logam. Isolasi bubuk perlit (konduktivitas termal 0,02-0,04 W/mK dalam vakum) mengisi ruang anular antara bejana dalam dan luar untuk tangki penyimpanan LNG berdinding ganda.

2. Jenis Utama Bejana Tekan Suhu Rendah

Bejana suhu rendah dikategorikan berdasarkan gas cair yang dikandungnya, MDMT yang sesuai, dan strategi material. Tiga kategori aplikasi utama mewakili sebagian besar instalasi industri:

  • **Tangki dan Bejana Pemrosesan LNG (MDMT -162°C):** Tangki berdinding ganda berdasar datar ini (kapasitas 1.000-200.000 m³) menyimpan gas alam cair pada -162°C. Bejana dalam adalah baja Ni 9% (SA-353) dengan ketebalan dinding 10-25 mm untuk bejana tekan yang dibuat di bengkel hingga 500 m³, atau baja tahan karat 304L untuk bejana proses yang lebih kecil. Bejana luar (baja karbon) berisi isolasi vakum perlit, mengurangi laju penguapan menjadi 0,05-0,1% per hari untuk tangki penyimpanan besar. ASME Section VIII Division 1 dengan Lampiran (persyaratan tambahan suhu dingin) atau API 620 Lampiran Q mengatur desain, dengan pemeriksaan UT 100% pada semua lasan dan PWHT perlakuan panas untuk menghilangkan tegangan pada 550-585°C (di bawah suhu Ac1 untuk mempertahankan mikrostruktur tempa baja Ni 9%).
  • **Bejana Pemrosesan Gas Krio (MDMT -104°C hingga -196°C):** Bejana ASME ini melayani unit pemisahan udara (ASU), kotak dingin etilen, dan pabrik pencairan nitrogen. Untuk layanan hingga -104°C (pendinginan etilen), baja Ni 3,5% (SA-203 Gr.D) atau baja tahan karat 304L ditentukan. Untuk layanan -196°C (nitrogen cair, oksigen, argon), baja austenitik 304L/316L atau aluminium 5083-O digunakan, karena logam FCC ini tidak memiliki DBTT. Penukar panas pelat-sirip (disolder aluminium, ~100 lapisan, volume 6-12 m³) menggantikan penukar panas cangkang-dan-tabung untuk kekompakan. *Panas spesifik rata-rata* baja Ni 9% pada -162°C adalah 0,45 kJ/kgK (vs. 0,50 pada suhu ambien), dan koefisien *kontraksi termal* adalah 1,2×10⁻⁵ /°C, memerlukan bagian transisi termal pada titik penyangga.
  • **Bejana Hidrogen dan Helium Cair (MDMT -253°C hingga -270°C): Bejana suhu ultra-rendah ini menggunakan baja tahan karat austenitik 304L atau 316L untuk hidrogen cair (-253°C) dan baja austenitik atau aluminium untuk helium cair (-269°C). Desain berinsulasi vakum (bejana dalam dengan insulasi multi-lapisan—MLI dari lapisan aluminium dan kertas kaca bergantian, 30-100 lapisan—di dalam cangkang luar berjaket vakum) mengurangi kebocoran panas hingga <1 W/m². Untuk helium cair, *superinsulasi* yang mencapai fluks panas 0,5-2,0 W/m² sangat penting, karena panas laten penguapan helium hanya 2,18 kJ/L (vs. 226 kJ/L untuk LNG). Laju penguapan 0,3-1,0% per hari adalah tipikal untuk bejana transportasi 10-50 m³ dengan ventilasi pelepas aktif.

Matriks Perbandingan Material Bejana Tekan Suhu Rendah

Grade Material

Rentang MDMT

Energi Impak CVN

Aplikasi

SA-516 Gr.70N

Di atas -46°C

18-27 J @ -46°C

Propana/butana berpendingin

SA-353 (Ni 9%)

Di atas -196°C

40-70 J @ -196°C

Penyimpanan LNG (-162°C)

304L / 316L

Di atas -270°C

60-100 J @ -196°C

ASU Krio, LH2, LHe

Pertanyaan yang Sering Diajukan (FAQ)

T: Apa itu Suhu Logam Desain Minimum (MDMT) dan mengapa itu penting?

J: MDMT adalah suhu logam terendah di mana bejana diharapkan beroperasi di bawah tekanan, termasuk saat startup, shutdown, dan kondisi abnormal. ASME Section VIII mengharuskan semua material penahan tekanan memiliki ketangguhan impak Charpy V-notch yang terverifikasi pada atau di bawah MDMT. Mengoperasikan bejana baja karbon di bawah MDMT-nya berisiko patah getas katastropik—retakan yang merambat dengan kecepatan mendekati suara melalui dinding tanpa deformasi plastis sebelumnya. MDMT dicap pada pelat nama bejana dan tidak boleh dilampaui tanpa analisis teknik sesuai ASME Section VIII UG-20(f) atau Code Case 2216.

T: Mengapa baja nikel 9% digunakan untuk bejana penyimpanan LNG daripada baja tahan karat?

J: Baja Ni 9% (SA-353) memberikan keseimbangan optimal: ia memiliki DBTT di bawah -196°C (cocok untuk LNG pada -162°C), kekuatan lebih tinggi daripada baja tahan karat austenitik (kekuatan luluh 515 MPa vs. 205 MPa untuk 304L, memungkinkan dinding lebih tipis dan biaya lebih rendah), dan kontraksi termal lebih rendah daripada grade austenitik (mengurangi tegangan termal pada penyangga). Penambahan Ni 9% menstabilkan fase austenit yang tersisa di antara matriks martensit yang ditempa, memberikan ketangguhan suhu rendah. Baja Ni 9% berharga sekitar 3× baja karbon tetapi hanya 0,5× baja tahan karat, menjadikannya pilihan ekonomis untuk tangki penyimpanan LNG besar.

T: Apa itu insulasi multi-lapisan (MLI) dan bagaimana cara mengurangi kebocoran panas pada bejana krio?

J: MLI terdiri dari 30-100 lapisan bergantian dari foil aluminium yang sangat reflektif (ketebalan 12-25 µm) dan bahan penyekat konduktivitas rendah (kertas kaca atau jaring poliester, ketebalan 0,05-0,15 mm), dipasang di annulus vakum antara bejana dalam dan luar. Setiap lapisan foil memantulkan 95-97% radiasi inframerah, dan dengan 30+ lapisan, perpindahan panas radiasi sisa berkurang 200-300× dibandingkan dengan vakum telanjang. Konduktivitas termal efektif MLI yang terpasang dengan benar dalam vakum tinggi (<10⁻³ mbar) adalah 0,00005-0,0002 W/mK, mencapai laju penguapan 0,05-0,1%/hari untuk tangki LNG besar dan 0,3-1,0%/hari untuk bejana transportasi LH2 yang lebih kecil.

T: Apa saja pengecualian pengujian impak ASME dan bagaimana penerapannya pada bejana suhu rendah?

J: ASME Section VIII UG-20(f) dan Gambar UCS-66 memberikan pengecualian pengujian impak berdasarkan ketebalan material dan MDMT: material tipis (< 10 mm) dapat dikecualikan pada suhu serendah -48°C karena *suhu referensi* (diturunkan dari ketebalan, kekuatan luluh, dan tegangan yang diterapkan) berada di atas DBTT. Namun, untuk bejana yang beroperasi di bawah -46°C, pengecualian jarang berlaku—pengujian impak pada MDMT wajib untuk sebagian besar ketebalan dan grade material. Code Case 2216 mengizinkan pengurangan MDMT tanpa pengujian impak jika analisis mekanika patah (menggunakan *diagram penilaian kegagalan* sesuai API 579-1/ASME FFS-1) menunjukkan toleransi cacat yang memadai, tetapi ini memerlukan analisis teknik lanjutan dan penerimaan peraturan.
